关联工具栏

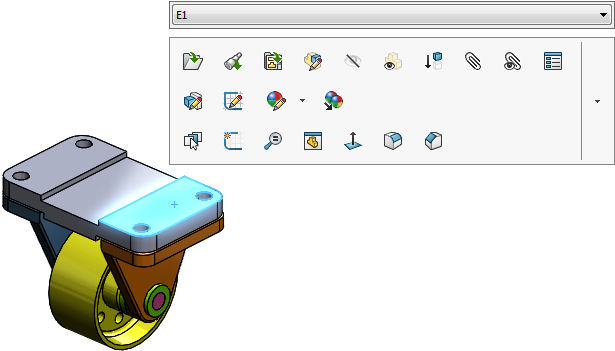

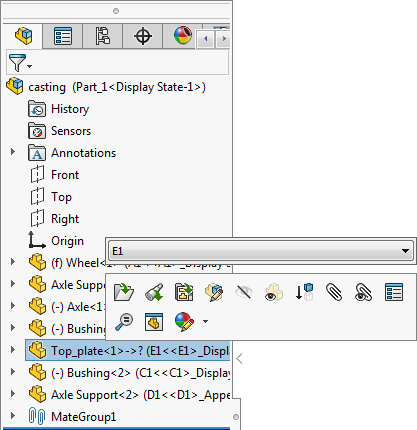

当您在图形区域中或在 FeatureManager 设计树中选取项目时，关联工具栏出现并提供与该前后关系相关联的时常运行操作访问。

关联工具栏中的工具是先前可在快捷键菜单中找到项目子集。

您可在关联工具栏显示时用右键单击，从而看到与当前选定项相关的额外菜单项。

关联工具栏可用于零件、装配体及草图。 在工程图中，您可以访问中心线、草图、工程图视图和标注的上下文工具栏和菜单。

您可以使用键盘来在图形区域中访问快捷菜单以及上下文工具栏中的工具。

Shift +F10 或菜单键 打开快捷菜单。
方向键 浏览菜单和工具栏项目。
当上下文工具栏自己在图形区域中出现时（没有使用快捷菜单），则上下文工具栏将不支持键盘导航。
输入(E) 执行选定菜单项或工具。
Esc 退出快捷菜单、上下文工具栏或工具菜单。

显示上下文工具栏

除了为默认关联工具栏可视性设置选项以外，您还可以为相关的标准配合和配置指定关联工具栏可视性。

要显示上下文工具栏：

  1. 打开零件、工程图或装配体文件。
  2. 单击工具 > 自定义，或右键单击窗口边框并选择自定义。
  3. 在工具栏选项卡上的上下文工具栏下，选择选项：
    选项 描述
    在选取内容上显示 当您在图形区域或在 FeatureManager 设计树中选择特征时，显示关联工具栏。
    显示快速配置 为选定零部件或子装配体的配置提供关联工具栏访问。
    显示快速配合(U) 提供关联工具栏，以便为您选择的零部件快速指定适当的标准配合。
    在快速配合后显示反转对齐和锁定旋转 从“快速配合”上下文工具栏创建配合后，显示反转对齐和锁定旋转选项。
    在快捷键菜单中显示 当右键单击特征以显示快捷菜单时，显示关联工具栏。
  4. 单击确定。

以不同模式打开子装配体

对于以大型设计审阅模式打开的装配体，您可以以大型设计审阅或还原模式打开子装配体。 您也可以在出详图模式下打开工程图。

要以不同模式打开子装配体：

  1. 在大型设计审阅模式下打开包含子装配体的装配体。
  2. 打开子装配体：
    1. 右键单击子装配体，然后单击打开 的向下箭头。
    2. 单击大型设计审阅或已解析。
  3. 可选： 如果装配体有工程图，请右键单击子装配体，然后单击在详图模式中打开工程图 。
