视口

您可以通过一个、两个或四个视口查看模型。

欲打开四个视口：

  • 单击四视图 （标准视图工具栏），或单击窗口 > 视口 > 四视图。


可以从窗口菜单或标准视图工具栏中选择以下视口排列方式：

  工具提示 显示的视图
单一视图 用户指定
双视图 - 水平 前视和上视
双视图 - 垂直 前视和右视

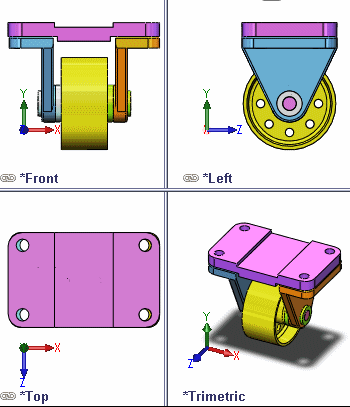

四视图 前视、右视、上视、上下二等角轴测（第三视角），或前视、左视、上视和上下二等角轴测（第一视角）。 在工具 > 系统选项 > 或 > 显示中指定 第一视角 或 工具。
  • 每个视口的左下角显示当前视向。
  • 要选择其它方向，请单击 视图定向 （“前镜视图”工具栏）。
  • 当您从多视口切换回单一视口时，模型会显示活动视口的方向。如果随后又切换回多视口，视图方向将再次恢复默认值。
  • 只要是尚未链接的视口，就可以单独更改其中模型的视图方向或旋转方式。

链接正交视图

您可以链接正交视图。非正交视图（如等轴测、上下二等角轴测等或自定义视图方向）不处于链接状态。

欲链接正交视图：

单击链接视图 （标准视图工具栏），或单击窗口 > 视口 > 链接视图。
弹出的视图弹出式菜单中的 图标表示已链接的视口。
链接视图的功能：
  • 所有正交视图的缩放和平移都处于链接状态。
  • 无法使用指针来旋转视图。
  • 如果将视图旋转出其正交视图方向，该视图将不再处于链接状态。
  • 如果启用了链接视图，则将某个视图旋转到正交视图方向中时，该视图将变为链接状态。
