设备中的回路对应于设备的极。这些回路在符号定义中使用，还能在设备型号定义中使用。通过对比符号的回路和制造商零件的回路，可以生成交叉引用并显示端子。
并非只有设备上才有回路。端子和 PLC 卡也可以含有回路。
回路定义
此软件管理多种类型的回路，分别对应不同性质的电气设备。例如，三极断路器包含三个断路器，开关回路。
设备的回路是此设备关联的所有符号回路的总和。
上述示例表明 Schneider 型号为 LC1D09006B7 的产品回路定义。它包含一个线圈和一个三极电源触点、常开和换向触点。
回路和组
要关联回路，需在各回路上输入一个编号（或名称）。它们须拥有相同编号。

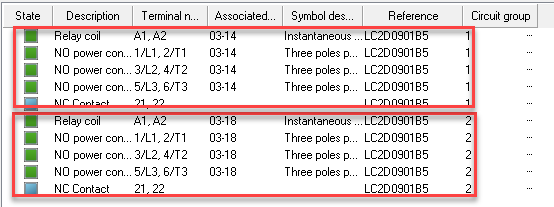

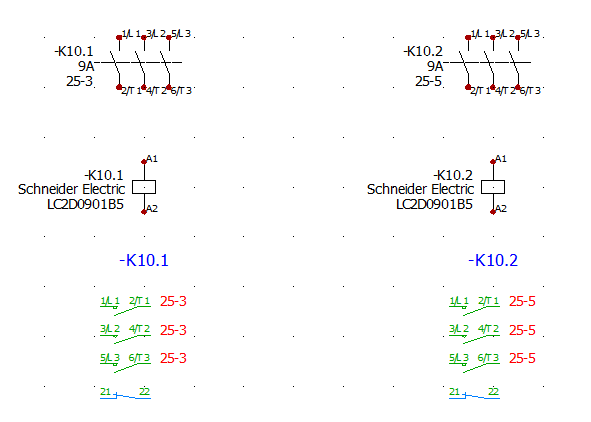

例如，在换向接触器使用的回路组上，一个线圈与一个接触器相连，第二个线圈与第二个接触器相连。
组编号存储在制造商零件数据中。插入符号设备时，交叉引用将自动更新组编号。
制造商零件与回路
分配制造商零件时，该软件将对制造商零件和代表设备的多种符号中的回路进行比较。
如果两者相符，材料端子号将自动传递到符号回路并显示在原理图中。如果制造商零件回路与符号回路有所差别，将添加或保留这两个回路。在这种情况下，材料端子号不在原理图中显示。
SOLIDWORKS Electrical 使用颜色代码显示设备的回路。
- 绿色表示符号回路与设备型号中的回路一致。
- 红色表示符号回路与制造商零件中的回路不一致。某些回路符号不在制造商零件中。添加辅助设备或修改设备以在制造商零件中添加符号。
- 蓝色表示制造商零件中包含符号中不存在的回路（保留的回路）。
- 黄色表示存在虚拟回路，但既不是符号也不是制造商零件（手动添加）。
将某个制造商零件替换为另一个制造商零件时，SOLIDWORKS Electrical 会移除之前的回路关联，并将新制造商零件的回路与符号的回路关联，如第一个关联一样。
切换回路
制造商零件的回路和符号的回路是自动关联的。您可以更改关联，但仅限于在具有相同特性的回路之间执行此操作，例如，将一个常开触点切换为另一个常开触点。
在符号属性对话框（选项卡：制造商零件和回路）中，选择一个回路并将其放到另一个回路中。
