模具冷却分析计算零件、冷却水路、浇道系统和模具之间的耦合热交换。

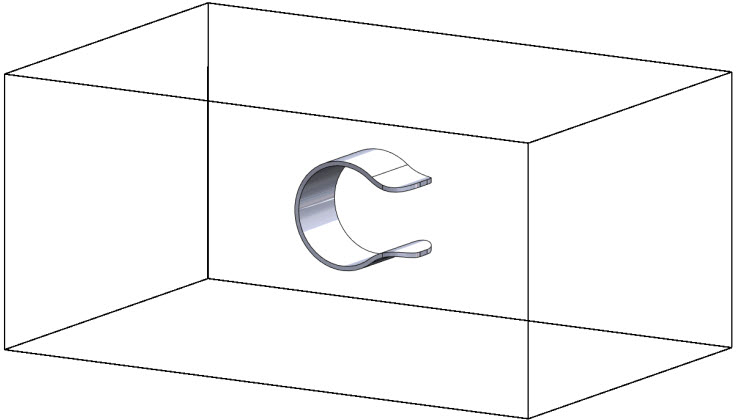

必须准确地指定模具主体的模具尺寸(不包括起模杆外壳),以便在分析中正确显示模具的热容量。 仅为仿真目的而创建,虚拟模具是一个将模具表示为空间中的矩形包络体的域。

虚拟模具设计可用于 SOLIDWORKS Plastics Premium。
要打开虚拟模具 PropertyManager:
- 在 PlasticsManager 中,右键单击域
,然后单击虚拟模具设计。
规格方法
边界框 |
将矩形包络体居中放置在代表模具的空间中,使其位于零件的近似质心处。 |
全局坐标 |
使用全局坐标系指定矩形包络体在代表模具的空间中的位置和尺寸。 |
参数
+X,-X |
指定矩形包络体在空间中的 X 坐标的范围。 |
+Y,-Y |
指定矩形包络体在空间中的 Y 坐标的范围。 |
+Z,-Z |
指定矩形包络体在空间中的 Z 坐标的范围。 |
 |
链接正坐标范围和负坐标范围,以便负范围与正范围同时变化。 |
 |
单独指定正坐标范围和负坐标范围。 您还可以单击图形窗口中的红色、绿色和蓝色箭头,以动态调整虚拟模具的大小。
|
重置 |
将虚拟模具重置为默认大小。 |
