楔形

MBD 支持楔形特征。一个楔形具有两个带反向向量的非平行平面。

要创建楔形：
  1. 单击大小尺寸 （“MBD 尺寸”工具栏）。

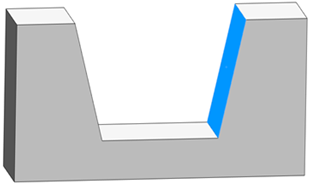

  2. 选择第一个平面。

  3. 从特征选择器中，单击创建宽度/楔形特征 。

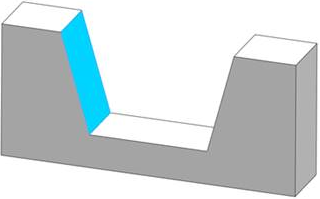

  4. 选择第二个平面。

  5. 在特征选择器中单击 。
  6. 单击以放置尺寸。
