Magnetické vazby

Magnetické vazby a připojovací body je možné potlačit.

Když potlačíte součást, budou potlačeny i magnetické vazby s touto součástí spojené. Při vytvoření magnetické vazby nebudou k dispozici potlačené připojovací body.

Máte-li nevyužité připojovací body a přesunete řetězec součástí, nebudou mezi součástmi v řetězci vytvořeny další magnetické vazby. Když přesunete součást, budou mít všechny připojovací body růžovou barvu.

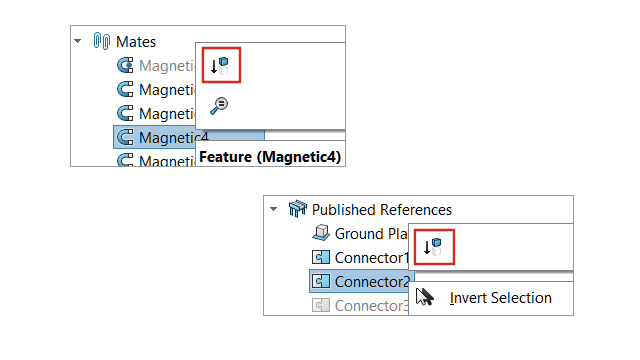

Magnetickou vazbu potlačíte takto:
  1. Otevřete model, který obsahuje magnetické vazby.
  2. Ve stromu FeatureManager rozbalte složku Vazby .
  3. Klikněte pravým tlačítkem na možnost Magnetická vazba a vyberte příkaz Potlačit .
Připojovací bod potlačíte takto:
  1. Otevřete model, který obsahuje magnetické vazby.
  2. Rozbalte součást ve stromu FeatureManager a poté rozbalte položku Publikované odkazy .
  3. Klikněte pravým tlačítkem na položku Spojka a vyberte příkaz Potlačit .
