Création de modèles hybrides

Vous pouvez créer un corps volumique ou surfacique hybride qui inclut une géométrie BREP de maillage et une géométrie SOLIDWORKS BREP standard.

Dans de nombreuses instances, la modélisation hybride peut éliminer le besoin de convertir le BREP standard en BREP de maillage, qui était souvent utilisé pour comparer un corps BREP standard à un corps BREP de maillage. Avec une modélisation hybride, vous pouvez ajouter la géométrie BREP standard directement à un corps BREP de maillage.

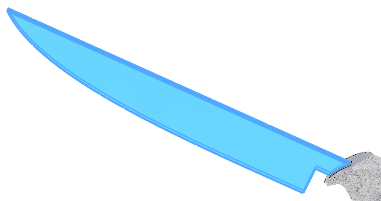

Dans cet exemple, vous avez une épée modèle avec une poignée formée dans l'argile.

Pour créer des modèles hybrides :

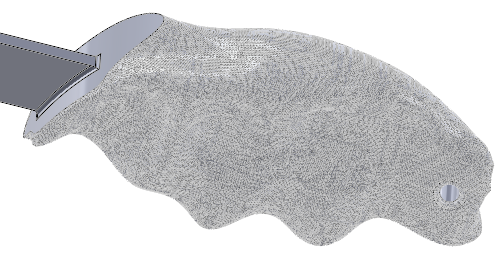

  1. Moulez la poignée personnalisée sur un morceau d'argile et analysez-la pour créer un fichier .stl.
  2. Importez le fichier .stl sous forme de corps graphique, nettoyez-le à l'aide des outils Corps graphique et convertissez-le en BREP de maillage.
  3. Ajoutez des fonctions de BREP SOLIDWORKS standard à la pièce.
    Extrusion de surface et découpe de surface
    Extrusion de surface et arrondissement
    Bossage extrusion
    Etant donné que la lame est une géométrie BREP SOLIDWORKS standard, vous pouvez l'affiner avec des fonctions supplémentaires. Par exemple, vous pouvez aiguiser la lame, ajouter une arête crénelée ou ajouter des fonctions de lame arrière. Pour les régions du corps de maillage hybride qui correspondent à une géométrie SOLIDWORKS standard, vous pouvez utiliser toutes les fonctionnalités disponibles pour la géométrie SOLIDWORKS standard. Il existe un sous-ensemble de ces fonctionnalités disponibles pour les régions qui inclut à la fois la géométrie de BREP de maillage et de BREP SOLIDWORKS standard.
