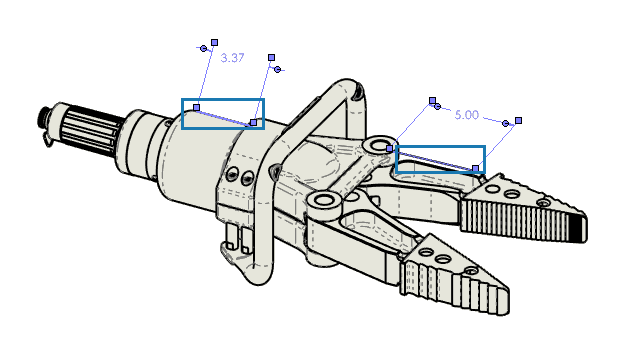

突出显示参考的单元

选择尺寸时，您也可以突出显示关联单元。

此特征不支持以下尺寸：
  • DimXpert 或草图尺寸，比如角度运行尺寸和纵坐标尺寸
  • 装饰螺纹线
  • 特征尺寸(F)
  • 侧影轮廓边线端点的阻挡突出显示
  • 断开视图和出详图模式旧尺寸的参考边线或点被阻挡
要突出显示参考的单元：
  1. 单击工具 > 选项 > 文档属性 > 出详图。
  2. 选择在参考尺寸选择中突出显示关联单元。
