重新附加悬空的尺寸

您可以通过一种加强流程可靠性的方式重新附加悬空的尺寸。您可以重新附加不以相同方式悬空的尺寸。

特征不支持:
  • 导入的尺寸
  • DimXpert 尺寸
  • 尺寸链
  • 对称线性直径尺寸
  • 路径长度尺寸
要重新附加悬空的尺寸:

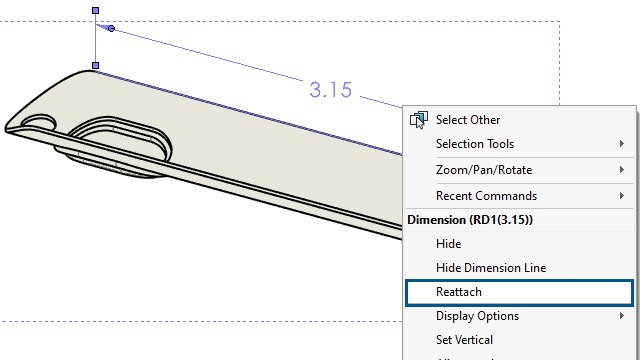

  1. 右键单击悬空的尺寸,然后单击重新附加

    SOLIDWORKS® 在第一条延伸线上用 X 突出显示悬空点。

  2. 在模型上选择一个点以将悬空点重新附加到其中。

    悬空点会重新附加到新选择。

    SOLIDWORKS 在下一条延伸线上用 X 突出显示悬空点。

  3. 在模型上选择一个点以将悬空点重新附加到其中。

    悬空点会重新附加到新选择。
