测量工具可测量两个选定位置之间的距离，并比较图形区域中活动结果图解的节点数值。
- 在 Plastics CommandManager 中，单击测量
。
- 当测量工具已激活时，在结果图解上选择两个位置以探测结果。

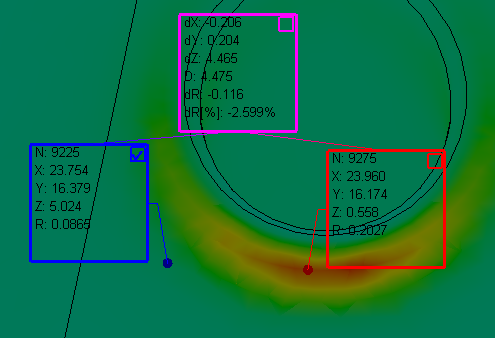

软件在蓝色、红色和品红色框内显示有关探测位置的信息。
- 要重新定位探测位置，请单击红色和蓝色框右上角的复选框，然后将指针移到其他位置。
软件会从红色框的相应值中减去蓝色框的值，并在洋红色框中列出结果。
| 测量框 |
信息 |
| 红色或蓝色 |
|
N
|
与探测网格节点对应的节点数
|
|
X、Y、Z
|
探测位置的坐标
|
|
R
|
探测位置的结果值
|
|
| 紫红色 |
|
dX、dY、dZ
|
红色和蓝色探测位置的 X、Y 和 Z 坐标之间的差异
|
|
D
|
红色和蓝色探测位置之间的结果距离
|
|
dR
|
红色和蓝色探测位置的结果值之间的绝对差异
|
|
dR(%)
|
红色和蓝色探测位置的结果值之间的百分比差异
|
|
