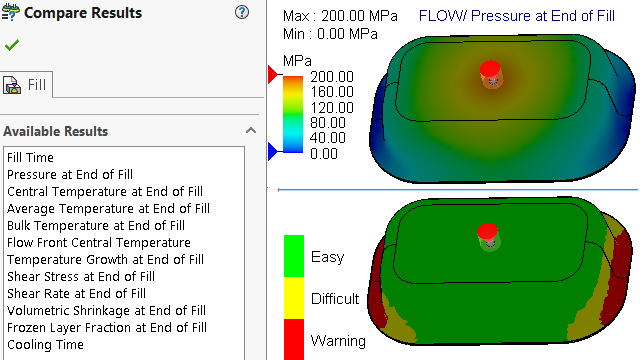

比较结果 您可以使用分割视图窗格显示一项算例的四个不同结果图解。 要在运行算例后显示多个结果图解: 执行以下操作之一: 单击比较结果(模拟 CommandManager)。 在算例的 PlasticsManager 树中,右键单击结果,然后单击比较结果。 在比较结果 PropertyManager 中,您有以下选项: 选项 说明 同步视图 将相同的视图方向应用到所有视图窗格。 保存图像 将多个结果图解的分割视图保存为 .png 图像格式。 您还可以指定视图窗格中显示的结果的最大值和最小值,查看等值面模式,以及使用可用工具显示动画。 父主题SOLIDWORKS Plastics Batch Manager 冷却求解器 热流道和冷流道 浇口顾问 具有压力相关粘度的材料 材料数据库 网格增强功能
