將路線次組合件指定給原點 (2024 SP3)

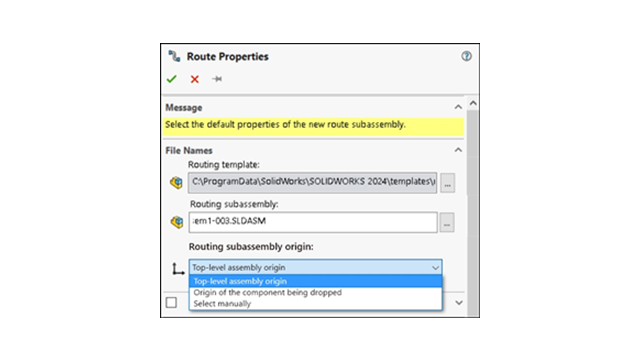

產生新路線次組合件時，您可以使用路線屬性 PropertyManager 根據您的設計需求對正及定位該次組合件。

定義原點的選擇包括：
  • 最上層組合件原點

    線路設計次組合件的原點與最上層組合件的原點重合對正。

  • 要放置之零組件的原點

    線路設計次組合件的原點與要加入之接頭的原點重合對正。

  • 手動選擇

    線路設計次組合件的原點與您指定的草圖點或頂點重合對正。您也可以選擇接頭的 C 點或 R 點。
