搭配線路設計使用 3DEXPERIENCE 附加程式 (2024 SP1)

3DEXPERIENCE 附加程式可讓您從 3DEXPERIENCE Platform 上的協同作業空間中儲存及管理線路設計零組件與組合件。此外，您可以透過 3DEXPERIENCE Marketplace | PartSupply 應用程式存取服務，包括免費的 3D 線路設計零組件。

在 Routing Library Manager 內使用 3DEXPERIENCE 附加程式，您可以執行下列任務：
Tab 工作
線路設計檔案位置及設定
  • 將線路設計零組件資料庫從本機電腦批次上載至 3DEXPERIENCE Platform。按一下批次儲存至 3DEXPERIENCE。
    您只能使用批次上載將 SOLIDWORKS 檔案儲存至 3DEXPERIENCE Platform。
  • 從 3DEXPERIENCE Platform 批次上載線路設計零組件資料庫。針對線路設計範本，按一下瀏覽以尋找資料夾。在對話方塊中，按一下從 3DEXPERIENCE 選擇。
零組件資料庫精靈 在本機電腦或 3DEXPERIENCE Platform 上的資料庫中，產生新零組件或修改現有零組件。
線路設計零組件精靈 將定義的零組件儲存在本機電腦或 3DEXPERIENCE Platform 上。
管路及軟管資料庫 使用零組件狀態，存取已上載或未上載至 3DEXPERIENCE Platform 之零組件的所有模型組態。
您也可以從 3DEXPERIENCE Platform 的以下位置開啟線路設計組合件或零組件：
  • 管路與肘管的路線屬性 PropertyManager。例如，針對彎折 - 肘管對話方塊中的自訂肘管按一下按一下瀏覽。

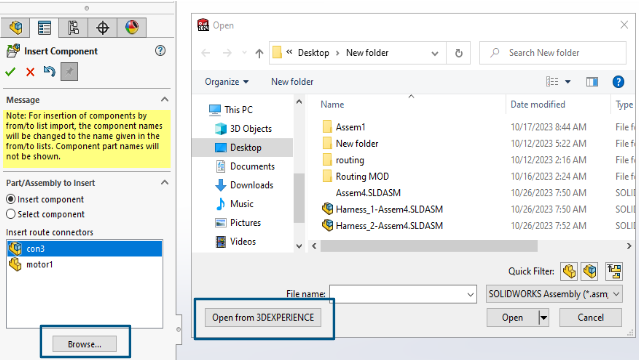

  • 藉來源/目標來開始，例如在針對插入零組件按一下瀏覽之後。
  • 重新使用路線工具。
  • 加入接合器與編輯接合器選項。

若要進一步瞭解平台，請參閱使用 3DEXPERIENCE Platform 和 3DEXPERIENCE 應用程式。

若要從平台存取免費的 3D 零組件，請參閱使用 3DMarketplace | Part Supply。
