冷卻水路 PropertyManager

若要產生僅限 Simulation 的冷卻水路區域，您可以使用一或多個草圖指定水路的中心線。

若要開啟冷卻水路 PropertyManager：

  • 在 PlasticsManager 中，以滑鼠右鍵按一下區域 ，然後按一下冷卻水路。

選擇 選擇草圖線來定義水路配置。
  反轉尺寸 反轉所選冷卻水路的尺寸。

水路參數

一般 藉由在直線元素所連接之兩個端節點輸入直徑來產生冷卻水路。

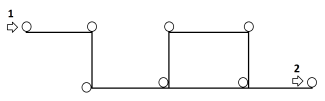

冷卻水路配置的圖示呈現。

1： 輸入節點，2： 輸出節點
擋板 藉由輸入兩個端節點的一個直徑來產生冷卻水路。 底部節點和直線元素的節點連接，而頂端節點則是獨立的。

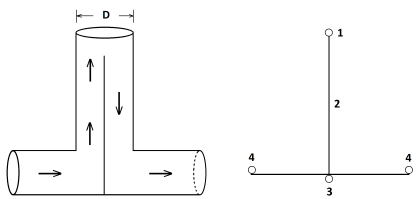

擋板冷卻水路的圖示呈現。

1： 頂端節點，2： 擋板，3： 底部節點，4： 管路元素
噴泉管 藉由輸入兩個端節點的兩個直徑 (軟管剖面) 來產生冷卻水路。 底部節點和直線元素連接，而頂端節點則是獨立的。

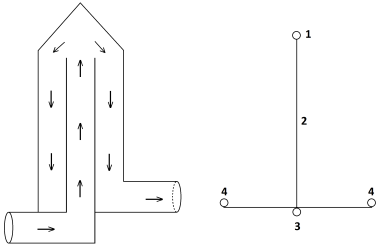

噴泉管冷卻水路的圖示呈現。

1： 頂端節點，2： 噴泉管，3： 底部節點，及 4： 管路元素
反轉入口 反轉入口方向。
