模具冷卻分析會計算零件、冷卻水路、澆道系統和模具之間的配對熱傳遞。

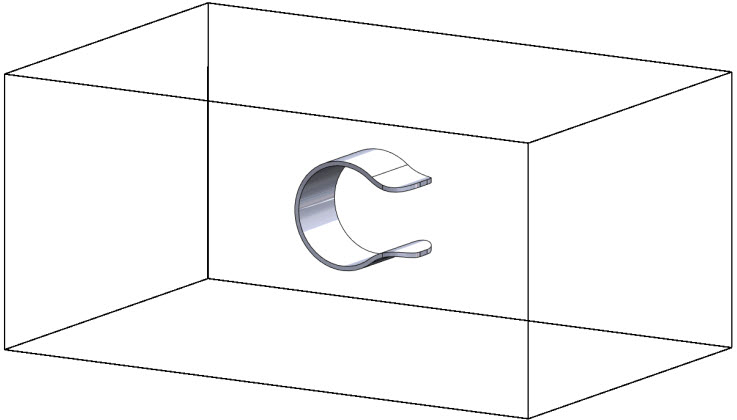

準確指定模具主要本體 (頂出外殼除外) 的模具尺寸，以便模具的熱容量正確呈現在分析中，這一點很重要。 虛擬模具純粹是為了模擬而產生的，它是一個區域，且會在空間中將模具表示為矩形體積。
虛擬模具設計可在 SOLIDWORKS Plastics Premium 中找到。
若要開啟虛擬模具 PropertyManager：
- 在 PlasticsManager 中，以滑鼠右鍵按一下網域
，然後按一下虛擬模具設計。
規格方法
| 邊界方塊 |
在空間中央放置矩形體積，代表模具在零件的近似質心上。 |
| 全球座標 |
使用全球座標系統，指定空間中代表模具的矩形體積位置和尺寸。 |
參數
| +X、-X |
指定空間中矩形體積的 X 座標範圍。 |
| +Y、-Y |
指定空間中矩形體積的 Y 座標範圍。 |
| +Z、-Z |
指定空間中矩形體積的 Z 座標範圍。 |
 |
連結正負座標範圍，使負範圍隨正範圍同步改變。 |
 |
個別指定正負座標範圍。 您也可以按一下圖形視窗中的紅、綠和藍箭號來動態調整虛擬模具的大小。
|
| 重設 |
將虛擬模型重設為預設大小。 |
