PropertyManager obrázku diagnostiky konvergence

Obrázek diagnostiky konvergence umožňuje rozpoznat oblasti modelu, kde řešič narazil na problémy s konvergencí.

Obrázek diagnostiky konvergence otevřete takto:

  • Klikněte na nabídku Diagnostické nástroje > Obrázek diagnostiky konvergence (CommandManager Simulace), nebo
  • ve stromu studie simulace klikněte pravým tlačítkem na složku Výsledky a vyberte příkaz Obrázek diagnostiky konvergence.

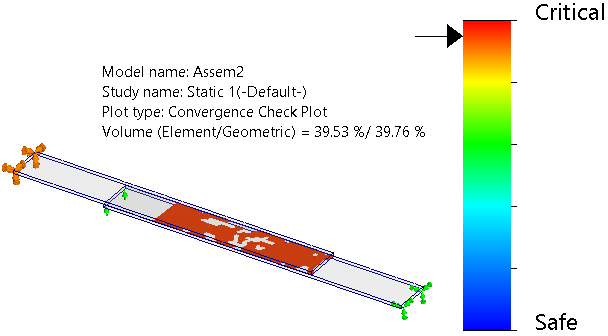

Displej Obrázek ukazuje kritické a bezpečné oblasti modelu s ohledem na stav konvergence kontaktů a normalizovanou korekci posunutí. Když pohnete posuvníkem směrem k hodnotě Kritické, zobrazí se oblasti modelu, kde řešič nedosáhl konvergence kontaktů a má vysoké hodnoty pro normální korekci posunutí.

Legenda grafu zobrazuje objemový poměr prvků, pro které je dosaženo konvergence kontaktů, oproti celkovým prvkům, které se podílejí na formulaci kontaktních interakcí.

Normální korekce posunutí je poměr celkového vektoru přírůstkového uzlového posunutí ku celkovému vektoru uzlového posunutí při konečném iteračním čísle kontaktů.


  • Před spuštěním analýzy můžete ověřit oblasti interakce kontaktů definované nastavením interakce na globální úrovni a na místní úrovni pomocí Prohlížeče interakcí ve správci PropertyManager.
  • Zkontrolujte vůli mezi díly, které přicházejí do styku. Díly, které mají vůli větší, než je prahová hodnota (definovaná v části Místní interakce správce PropertyManager), nemají nárok na kontakt na místní úrovni.

Parametr

Včetně titulního textu Zadejte název schématu.
Přidružit obrázek k orientaci pohledu Vyberte předem definovanou orientaci pohledu, kterou chcete aplikovat na schéma.
Přidružit k aktuálnímu pohledu Aplikuje aktuální orientaci pohledu na schéma.
