CircuitWorks přiřazuje dočasné označení reference (cíl odkazu) pro každou instanci mechanické součásti, pokud součást už nemá cíl odkazu k sobě přiřazený.

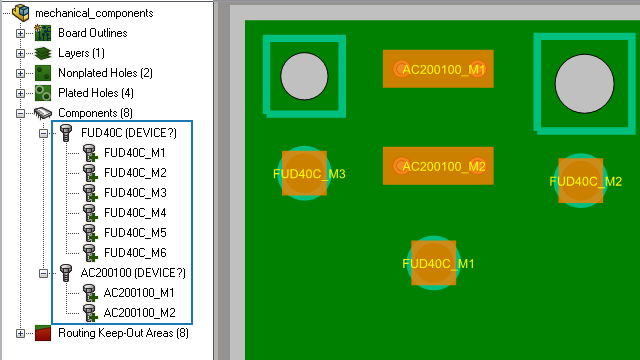

Když otevřete v CircuitWorks soubor IDX 3, software přiřadí cíl odkazu, který je dostupný i v SOLIDWORKS, když vytvoříte model. Cíl odkazu se objeví ve stromu CircuitWorks s názvem instance. Stejný cíl odkazu se objeví ve stromu FeatureManager SOLIDWORKS poté, co v SOLIDWORKS vymodelujete mechanické součásti.
S indikátory cíle odkazu na jednotlivých součástech získáte:
- Větší přesnost při zobrazení výsledků úprav při exportu sestavy desky ze SOLIDWORKS do CircuitWorks pomocí nástroje Export do CircuitWorks. Veškeré úpravy mechanických součástí v SOLIDWORKS se zobrazí v dialogovém okně Synchronizace s ECAD a ve stromu Změny v okně CircuitWorks.
- Přesnější výsledky při zobrazení výsledků úprav při importu nebo exportu sestavy desky z CircuitWorks do návrháře ECAD pomocí nástroje Synchronizace s ECAD. Veškeré úpravy mechanických součástí se zobrazí v dialogovém okně Synchronizace s ECAD.
