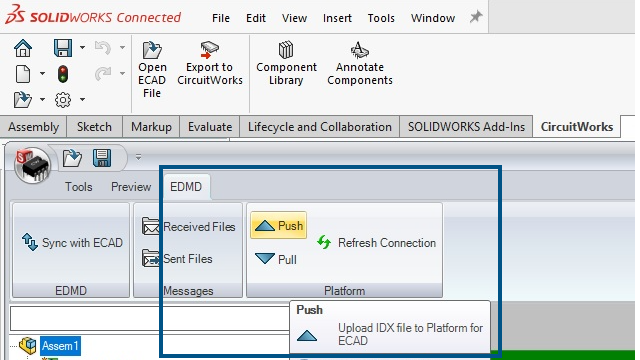

Podpora softwaru SOLIDWORKS Connected pro software CircuitWorks (2024 FD01) Software SOLIDWORKS Connected podporuje další funkce CircuitWorks. Nástroje Nabídnout a Vyžádat (panel nástrojů EDMD) vám umožňují posílat a přijímat soubory IDX 3 ze softwaru ECAD. Seznam Přidružit model uvádí modely dat elektronických součástí z platformy 3DEXPERIENCE Platform. Každou součást stromu CircuitWorks můžete přidružit k souborům dílů nebo sestav SolidWorks a také jejich přidružení rušit. Po přidružení modelu z platformy 3DEXPERIENCE Platform zmizí hvězdička ve stromu CircuitWorks. V panelu Vlastnosti součásti a v knihovně součástí CircuitWorks klikněte v části Součást SOLIDWORKS na možnost Procházet součásti , abyste se dostali k seznamu modelů dat elektronických součástí z platformy 3DEXPERIENCE Platform. Když v softwaru SOLIDWORKS Connected vytvoříte sestavu, bude v dialogovém okně Otevřít seznam modelů dat elektronických součástí z platformy 3DEXPERIENCE Platform, které můžete v sestavě použít. Obsah Referenční označení pro porovnání modifikací mechanických součástí (2024 SP3) CircuitWorks přiřazuje dočasné označení reference (cíl odkazu) pro každou instanci mechanické součásti, pokud součást už nemá cíl odkazu k sobě přiřazený. Nahrávání úloh na platformu 3DEXPERIENCE Platform Modely budov (2024 FD01) V aplikaci CircuitWorks Connected můžete pomocí nástroje Sestavit model vytvořit a uložit modely desky a součásti na platformu 3DEXPERIENCE Platform. Ve starších verzích jste museli samostatně uložit model desky a každou součást. Změny schématu a výřezu desky z CircuitWorks (2024 SP2) CircuitWorks umí generovat soubory MCAD změn na základě schématu desky a výřezů změn. Tyto změny pak můžete odeslat jako soubory IDX 3 do aplikace Cadence®Allegro®. Změny schématu a výřezu desky z ECAD (2024 SP3) Návrháři ECAD umí podle změn schématu desky a výřezů generovat soubory změn IDX 3. Tyto změny můžete potom otevřít v CircuitWorks. Nadřazené témaCircuitWorks
