CircuitWorks affecte un indicateur de référence temporaire Dés. Réf. à chaque occurrence d'un composant mécanique si le composant n'a pas de Dés. Réf. déjà associée.

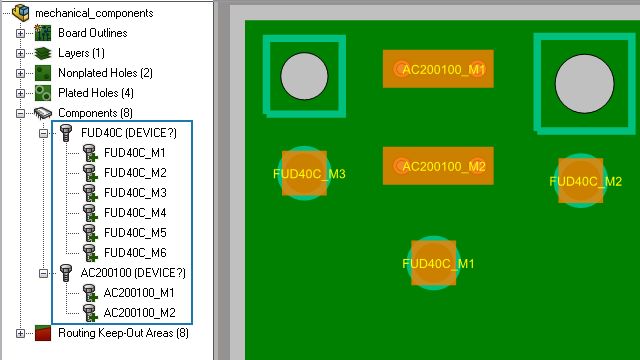

Lorsque vous ouvrez un fichier IDX 3 dans CircuitWorks, le logiciel affecte la Dés Réf. également disponible dans SOLIDWORKS lorsque vous créez le modèle. La Dés Réf. apparaît dans l'arbre CircuitWorks avec le nom de l'instance. La même Dés Réf. apparaît dans l'arbre de création FeatureManager de SOLIDWORKS après avoir modélisée les composants mécaniques dans SOLIDWORKS.
En ayant des indicateurs Dés. Réf. sur chaque composant, vous obtenez :
-
Plus de précision lors de l'affichage des résultats de modification lorsque vous exportez l'assemblage de carte de SOLIDWORKS vers CircuitWorks à l'aide de l'outil Exporter vers CircuitWorks. Toutes les modifications apportées aux composants mécaniques dans SOLIDWORKS apparaissent dans la boîte de dialogue Synchroniser avec ECAD et dans l'arbre des modifications de la fenêtre CircuitWorks.
- Des résultats plus précis lors de l'affichage des résultats de modification lorsque vous importez ou exportez l'assemblage de carte de CircuitWorks vers un concepteur ECAD à l'aide de l'outil Synchroniser avec ECAD. Toutes les modifications apportées aux composants mécaniques apparaissent dans la boîte de dialogue Synchroniser avec ECAD.
