Propriétés des configurations de folio d'automate (ANSI)

Cette rubrique décrit les paramètres dans la configuration ANSI par défaut pour les folios d'automates.

Général

Nom Description
Général
Nom Nom du fichier de configuration du folio d'automate.
Description Description dans toutes les langues prises en charge par l'app.

Taille

Nom Description
Général
Orientation Direction du folio du module.
  • Horizontal : Insère le module en haut ou en bas du folio.
  • Vertical : Insère le module à droite ou à gauche.
Taille Toutes les valeurs numériques utilisent le système d'unité spécifié dans la configuration du projet électrique.
A Largeur du module Largeur du module.
B Longueur maximale du symbole dans un folio Hauteur du module.
Voies
C Largeur d'un séparateur de voies Largeur de la ligne verticale séparant 2 voies d'automates.
D Hauteur d'une voie Hauteur de la voie.
Peignes Le peigne est l'élément graphique regroupant les voies.
E Largeur du peigne Distance entre le côté gauche du module et la ligne verticale du peigne.
F Hauteur des dents du peigne Hauteur de la ligne verticale du peigne.

Attributs

Gère la localisation des attributs insérés. Vous pouvez également éditer ces attributs.
  • Ouvre le sélecteur de symboles.
  • Supprime le symbole.
  • Ouvre l'éditeur de symboles.
Nom Description
Information (haut) Ces attributs ont une justification à droite.
A Coordonnée en Y Distance entre la ligne horizontale du module et le point d'insertion des attributs.
B X pour symbole de gauche Distance entre la ligne horizontale du module et le point d'insertion des attributs d'un symbole de module inséré en bas du folio.
C X pour symbole de droite Distance entre la ligne horizontale du module et le point d'insertion des attributs d'un symbole de module inséré en haut du folio.
Information (bas) Ces attributs ont une justification à droite.
D Coordonnée en Y Distance entre la ligne horizontale du module et le point d'insertion des attributs.
E X pour symbole de gauche Distance entre la ligne verticale du module et le point d'insertion des attributs d'un symbole de module inséré sur la gauche du folio.
F X pour symbole de droite Distance entre la ligne horizontale du module et le point d'insertion des attributs d'un symbole de module inséré à droite du folio.

Mise en forme

Gère les paramètres de mise en page du folio du module automate. Les paramètres de la section Général sont disponibles uniquement pour la représentation verticale du module, spécifiés dans l'onglet Taille.

Nom Description
Général
Options Options de mise en page des symboles insérés :
  • Un symbole par page
  • Un symbole par colonne
  • Personnalisé
Ces options sont disponibles uniquement si vous sélectionnez l'orientation Verticale dans l'onglet Taille.
Taille des colonnes Taille de la colonne. L'aperçu affiche une ligne verticale pour afficher cette valeur.
Cette option est disponible uniquement si vous avez sélectionné l'option de présentation Un symbole par colonne.

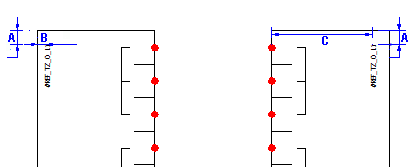

Point d'insertion de symbole Description dans toutes les langues prises en charge par l'app.
A Coordonnée en Y Coordonnée Y correspondant au point d'insertion du module.
B X pour symbole de gauche Coordonnée X correspondant au point d'insertion du module lorsque l'app trace le module sur la gauche du folio.
C X pour symbole de droite Coordonnée X correspondant au point d'insertion du module lorsque l'app trace le module à droite du folio.

Point de connexion

Définit le symbole utilisé pour propager le numéro de la borne. Ce symbole doit contenir l'attribut #P_TAG_0.
  • Ouvre le sélecteur de symboles.
  • Supprime le symbole.
  • Ouvre l'éditeur de symboles.
Nom Description
Symbole à gauche
Symbole à droite

Circuits

Définit des symboles et des macros associés à un type de circuit pour une représentation graphique sur la gauche ou sur la droite du folio. L'application scrute les circuits du module dans l'ordre où ils apparaissent dans la gestion d'automates. Le circuit du module est comparé aux circuits figurant dans la liste de la configuration. Dès qu'il y a concordance entre les circuits, l'application mémorise le paramètre que vous avez sélectionné et l'utilise pour insérer le module.

Nom Description
Type de circuit Spécifie le type de circuit.
Sens Spécifie la direction du filetage d'insertion du module :
  • Gauche : L'application insère le module sur le côté gauche du folio.
  • Droite : L'application insère le module sur le côté droit du folio.
  • Non défini : L'application n'insère par le module. L'application passe aux circuits suivants jusqu'à ce qu'elle en trouve un défini comme gauche ou droit.
Supprimer les associations de ce type de circuit Dissocie un symbole ou une macro du circuit, ou supprime les associations existantes.
Symboles d'habillage des voies d'automate Sélectionne les symboles représentant l'intérieur du module, pour une insertion en partie gauche ou droite du folio. Ces paramètres sont associés au circuit sélectionné.
Macro connectée aux voies Génère automatiquement le diagramme connecté au module pour une insertion dans la partie gauche ou droite du folio. Vous permet d'associer une macro à chaque type de circuit.

Données du fichier

Définit les paramètres de la génération automatique des informations qui seront transférées dans les propriétés du folio d'automate de bornier. Cliquez dans la colonne de droite pour ouvrir la Gestion des formules.

Nom Description
Description Permet de définir les paramètres de génération automatique des données à transférer dans la description du folio de bornier.
Données utilisateur/Données traduisibles Permet de spécifier les paramètres de génération automatique des données à transférer dans les données utilisateur du folio de bornier.
