Propriétés de configuration de folio d'automate (CEI)

Cette section explique les paramètres de la configuration CEI par défaut pour les folios d'automate.

Général

Nom Description
Général
Nom Nom du fichier de configuration du folio d'automate.
Description Description dans toutes les langues prises en charge par l'application.

Taille

Nom Description
Général
Orientation Direction du folio du module.
  • Horizontal : Permet d'insérer le module en haut ou en bas du folio.
  • Vertical : Permet d'insérer le module à droite ou à gauche.
Taille Toutes les valeurs numériques utilisent le système d'unité spécifié dans la configuration du projet électrique.
A Hauteur de symbole Hauteur du module.

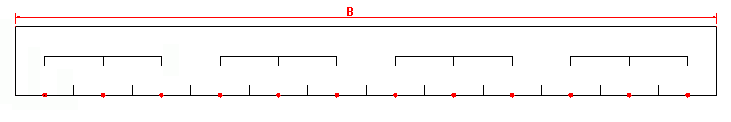

B Longueur maximale du symbole dans un folio Hauteur du module.
Voies
C Hauteur du séparateur de voie Longueur de la ligne verticale séparant 2 voies d'automate.
D Largeur de voie Largeur de la voie.
Peignes Le peigne est l'élément graphique regroupant les voies.
E Hauteur du peigne Distance entre le bas du module et la ligne horizontale du peigne.
F Hauteur des dents du peigne Entrez la hauteur de la ligne verticale du peigne.

Attributs

Gère la localisation des attributs insérés. Vous pouvez aussi modifier ces attributs.
  • Ouvre le sélecteur de symboles.
  • Supprime le symbole.
  • Ouvre l'éditeur de symboles.
Nom Description
Information (gauche) Ces attributs ont une justification à gauche.

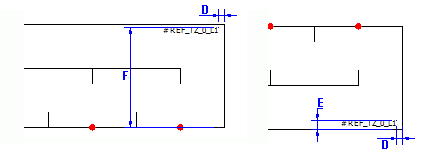

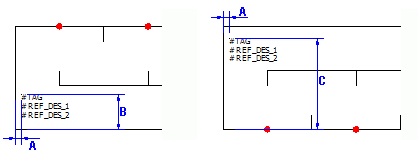

A Coordonnée X Distance entre la ligne verticale du module et le point d'insertion des attributs.
B Y pour symbole en bas Distance entre la ligne horizontale du module et le point d'insertion des attributs d'un symbole de module inséré en bas du folio.
C Y pour le symbole en haut Distance entre la ligne horizontale du module et le point d'insertion des attributs d'un symbole de module inséré en haut du folio.
Information (droite) Ces attributs ont une justification à droite.
D Coordonnée en X Distance entre la ligne verticale du module et le point d'insertion des attributs.
E Y pour symbole en bas Distance entre la ligne horizontale du module et le point d'insertion des attributs d'un symbole de module inséré en bas du folio.
F Y pour le symbole en haut Distance entre la ligne horizontale du module et le point d'insertion des attributs d'un symbole de module inséré en haut du folio.

Mise en forme

Permet de gérer les paramètres de mise en page du folio du module automate. Les paramètres de la section Général sont disponibles uniquement pour les représentations verticales du module (définis dans l'onglet Taille).

Nom Description
Général
Options Options de présentation pour les symboles insérés :
  • Un symbole par page
  • Un symbole par colonne
  • Personnalisé
Ces options sont disponibles si vous sélectionnez l'orientation Vertical dans l'onglet Taille.
Taille des colonnes Taille de la colonne dans la colonne. L'aperçu affiche une ligne verticale pour afficher cette valeur.
Cette option est disponible seulement si vous sélectionnez l'option de présentation Un symbole par colonne.
Point d'insertion de symbole Description dans toutes les langues prises en charge par l'application.
A Coordonnée X Coordonnée X correspondant au point d'insertion du module.
B Y pour le symbole en haut Coordonnée Y correspondant au point d'insertion du module lorsque l'application dessine le module en haut du folio.
C Y pour symbole en bas Coordonnée Y correspondant au point d'insertion du module lorsque l'application désigne le module en bas du folio.

Point de connexion

Définit le symbole utilisé pour propager le numéro de la borne. Ce symbole doit contenir l'attribut #P_TAG_0.
  • Ouvre le sélecteur de symboles.
  • Supprime le symbole.
  • Ouvre l'éditeur de symboles.
Nom Description
Symbole en haut
Symbole en bas

Circuits

Permet de définir des symboles et des macros associés à un type de circuit pour une représentation graphique en haut ou en bas du folio. L'application scrute les circuits du module dans l'ordre où ils apparaissent dans la gestion d'automates. Le circuit du module est comparé aux circuits figurant dans la liste de la configuration. Dès qu'il y a concordance entre les circuits, l'application mémorise le paramètre que vous avez sélectionné et l'utilise pour l'insertion du module.

Nom Description
Type de circuit Spécifie le type de circuit.
Sens Spécifie la direction du module d'insertion :
  • Haut : L'application insère le module dans la partie supérieure du folio.
  • Bas : L'application infère le module en partie basse du folio.
  • Non défini : L'application n'insère pas le module. L'application passe aux circuits suivants jusqu'à ce qu'elle trouve un circuit défini comme haut ou bas.
Supprimer l'association du type de circuit Permet de dissocier un symbole ou une macro du circuit, ou de supprimer les associations existantes.
Symboles d'habillage des voies d'automate Permet de sélectionner les symboles représentant l'intérieur du module, pour une insertion en partie haute ou basse du folio. Ces paramètres sont associés au circuit sélectionné.
Macro connectée aux voies Génère automatiquement le diagramme connecté au module pour une insertion en partie haute ou basse du folio. Vous pouvez associer une macro à chaque type de circuit.

Données du fichier

Définit les paramètres de la génération automatique des informations à transférer dans les propriétés du folio d'automate de bornier. Un clic dans la colonne de droite permet d'ouvrir la Gestion des formules.

Nom Description
Description Permet de définir les paramètres de génération automatique des données à transférer dans la description du folio de bornier.
Données utilisateur/Données traduisibles Permet de spécifier les paramètres de génération automatique des données à transférer dans les données utilisateur du folio de bornier.
