Erstellen von Kupfer-Leiterbahnen als Abziehbilder

Um die Leistung zu steigern, wenn Sie mit Modell erstellen Leiterplatten-Modelle aus PADS- oder EDMD-Dateien erstellen, kann CircuitWorks die Kupfer-Leiterbahnen als Bilder anstatt als physische Geometrie in der Plattendatei darstellen.

Sie können die Bilder als Bitmap-Dateien im Ordner „CircuitWorks Trace Decals“ (Leiterbahnen-Abziehbilder) oder intern in der Plattendatei speichern.

Mithilfe der Vorschau-Geometrie erstellt CircuitWorks schnell und einfach Abziehbilder, die die Leiterbahnen auf den verschiedenen Schichten der Leiterplatte darstellen.

Abziehbilder verwenden kein vektorielles Anzeigeformat. Abhängig von der Dichte von Leiterbahnen kann die Qualität der Anzeige des Abziehbildes von einer Leiterplatte zur anderen unterschiedlich sein. Die genaueste Methode zur Anzeige von Leiterbahnen ist immer noch, sie als Geometrie zu erstellen.

So erstellen Sie Leiterbahnen als Abziehbilder:

  1. Öffnen Sie eine ECAD-Datei mit Aufzeichnungen.
    In diesem Beispiel wird Install_dir\CircuitWorksFull\Examples\PADS\preview.asc verwendet.
  2. Klicken Sie auf Datei > Optionen.
  3. Legen Sie folgendes fest:
    1. Wählen Sie auf der Seite SOLIDWORKS Import unter Modellierung von leitfähigen Schichten eine der folgenden Optionen aus:
      • Vollständig. Erstellt Kupfer-Leiterbahnen auf allen Modell-Schichten.
      • Nur obere und untere Schicht (schneller). Erstellt Kupfer-Leiterbahnen auf der oberen und unteren Schicht.
    2. Auf der Seite Modelle unter Von CircuitWorks erstellte Modelle in diesem Ordner speichern wählen Sie dann den Ordner Decals (Abziehbilder).
      Der Standardspeicherort des Ordners ist:

      C:\ProgramData\SOLIDWORKS\CircuitWorks\Decals\

    3. Klicken Sie auf OK.
  4. Klicken Sie auf Modell erstellen (SOLIDWORKS Bereich der Registerkarte Extras).
  5. Im Dialogfeld CircuitWorks:
    1. Wählen Sie Leiterbahnen-Abziehbilder anstelle von Geometrie verwenden.
      Wenn diese Option ausgewählt ist, werden Kupfer-Leiterbahnen als Bitmap-Dateien im vorher angegebenen Ordner Decals (Abziehbilder) gespeichert.
    2. Oder wählen Sie optional Abziehbild in Modelldatei speichern.
      Wenn diese Option ausgewählt ist, werden Kupfer-Leiterbahnen direkt in die Modelldatei eingebettet. Sie werden nicht als Vorschau-Bitmaps gespeichert.
    3. Klicken Sie auf Erstellen.
    CircuitWorks erstellt die Platine in der SOLIDWORKS Software.

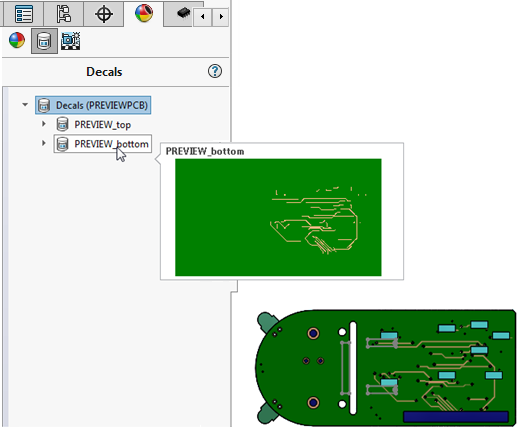

  6. Um eine Vorschau der Kupfer-Leiterbahnen zu sehen, klicken Sie auf der Registerkarte DisplayManager auf Abziehbilder anzeigen und bewegen Sie dann den Cursor über die Vorschau.
