Ausrichten von Skizzen

Nach dem Extrahieren von Skizzen für die Konversion in ein 3D-Teil können Sie die Skizzen ausrichten, bevor Sie das Basis-Feature erstellen. Die zuerst ausgewählte Skizze wird verschoben und auf die Skizze, die als zweite ausgewählt wurde, ausgerichtet.

Skizzen ausrichten:

  1. Wählen Sie eine Linie oder einen Punkt in einer Skizze aus, die auf eine andere Skizze ausgerichtet werden soll.
  2. Halten Sie die Strg-Taste gedrückt, und wählen Sie eine Linie oder einen Punkt in der zweiten Skizze aus, auf die die erste Skizze ausgerichtet werden soll.
  3. Klicken Sie auf Skizze ausrichten (2D-zu-3D-Symbolleiste) oder klicken Sie auf Extras > Skizzierwerkzeuge > Ausrichten > Skizze.
Beispiel für das Ausrichten von Skizzen

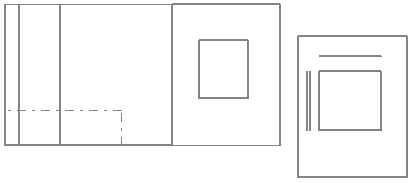

Zwei Skizzen, Oben und Hilfsskizze, sind nicht auf einander ausgerichtet. Die Skizze Oben soll fixiert bleiben, während die Hilfsskizze in die Ausrichtung verschoben wird.

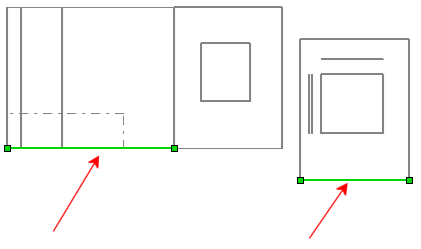

Wählen Sie die in der Hilfsskizze angezeigte Linie aus, halten Sie die Taste Strg gedrückt, und wählen Sie die in der Skizze Oben angezeigte Linie aus.
Obere Skizze Hilfsskizze


Klicken Sie auf Skizze ausrichten .

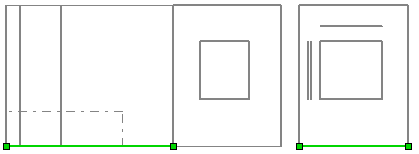

Die Hilfsskizze wird in die Ausrichtung mit der Skizze Oben verschoben.
