Spezifizierung eines neuen Teils oder einer Baugruppe als einzelnes physisches Produkt (2024 FD01)

Sie können ein neues Teil oder eine Baugruppe als einzelnes physisches Produkt kennzeichnen.

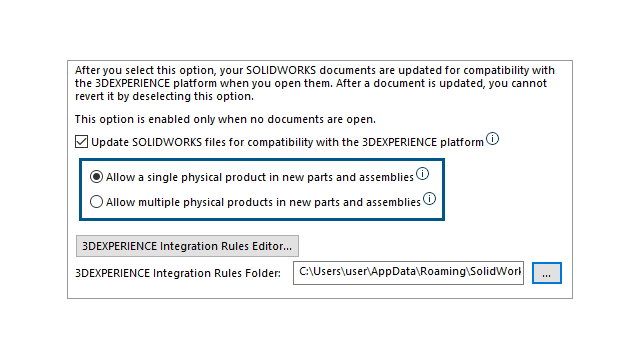

Wenn Sie SOLIDWORKS Dateien für die Kompatibilität mit der 3DEXPERIENCE Platform aktualisieren wählen, sind diese Optionen verfügbar:

Ein einzelnes physisches Produkt in neuen Teilen und Baugruppen erlauben Verwendet Darstellungen, um verschiedene Konfigurationen eines Modells zu zeigen.

Wählen Sie diese Option, wenn Sie keine eindeutigen Teilenummern für Ihre Konfigurationen verwenden.
Mehrere physische Produkte in neuen Teilen und Baugruppen zulassen Verwendet physische Produkte, um verschiedene Konfigurationen eines Modells zu zeigen.

Wählen Sie diese Option, wenn Sie eindeutige Teilenummern für Ihre Konfigurationen verwenden.

Zur Angabe eines neuen Teils oder einer Baugruppe als einzelnes physisches Objekt:
  1. Klicken Sie auf Extras > Optionen > Systemoptionen > 3DEXPERIENCE Integration.
  2. Wählen Sie SOLIDWORKS Dateien für die Kompatibilität mit der 3DEXPERIENCE Platform aktualisieren.
  3. Optionen auswählen:
    • Ein einzelnes physisches Produkt in neuen Teilen und Baugruppen erlauben
    • Mehrere physische Produkte in neuen Teilen und Baugruppen zulassen
  4. Erstellen Sie ein neues Teil.
  5. Speichern Sie das Teil auf der 3DEXPERIENCE Platform.
