Sie können Befehle für Bezugskennungen verwenden, um eine Bezugskennung hinzuzufügen und sie an Bereiche in einer Zeichnung anzuhängen.
Ein Bezug ist eine Ebene, eine gerade Linie oder ein Punkt, der als Referenz zum Messen und Lokalisieren von geometrischen Elementen und Form- und Lagetoleranzen verwendet wird. Sie können folgende Befehle verwenden:
- AM_DatumIdentifier zum Erstellen von Bezugskennungssymbolen.
- AM_DatumIdentifierEdit zum Bearbeiten von Bezugskennungssymbolen.
Bezugskennungssymbole identifizieren Bezugssymbole für Feature-Steuerrahmensymbole. Sie können beispielsweise ein Bezugskennungssymbol verwenden, um die Mitte einer Bohrung zu markieren.

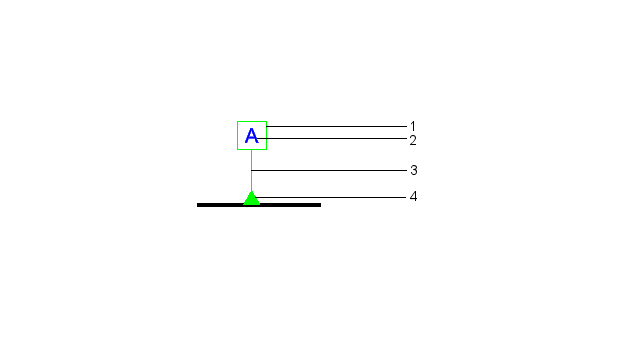

Zu den Elementen von Bezugskennungssymbolen gehören:
| 1 |
Quadratischer Rahmen |
| 2 |
Bezugskennung mit maximal zwei Großbuchstaben |
| 3 |
Hinweislinienpfeil |
| 4 |
Dreiecksymbol |
Wenn Sie ein Bezugskennungssymbol in einer Zeichnung erstellen, generiert die Software ein Etikett, das die Bezugskennung in einem Rechteck enthält. Die Bezugskennung wird in allen Feature-Steuerrahmen angezeigt, die den Bezug als Referenz verwenden. Eine Hinweislinie verbindet das Etikett mit dem Bezug auf der Zeichnung. Die Hinweislinie kann ein ausgefülltes oder leeres Dreieck enthalten. Die Position des Dreiecks zeigt den entsprechenden Bezug an.
Sie können Bezugskennungssymbole an folgende Elemente anfügen:
- Eine Fläche oder auf einer Maßhilfslinie einer Fläche
- Sichtbare Linien wie Maßhilfslinien, Bemaßungen oder Achsen
- Eine Bohrung, eine Hinweislinie, die auf eine Bohrung oder einen Feature-Steuerrahmen zeigt
