Druckverwaltung

In diesem Thema werden die Optionen auf der Registerkarte Drucken beschrieben.

Sie können die Registerkarte Drucken wie folgt aufrufen:
  • Klicken Sie auf Electrical-Projekt > Drucken .
  • Klicken Sie in einem andockbaren Fenster mit der rechten Maustaste auf ein Electrical-Projekt und wählen Sie Drucken aus.
  • Klicken Sie in einem andockbaren Fenster mit der rechten Maustaste auf einen Unterlagensatz und wählen Sie Drucken aus. Nur die Zeichnungen im betreffenden Unterlagensatz werden zum Drucken ausgewählt.
Ein Optionsdialogfeld wird geöffnet, in dem Sie den Bericht und die Klemmenleistenzeichnungen gemäß den Einstellungen der Elektro-Projektkonfiguration aktualisieren können.
  • Zeichnungen aktualisieren: Vor der Ausführung dieses Befehls werden alle Berichte, Entwurfsregeln und Klemmenleistenzeichnungen aktualisiert.
  • Aktion ohne Aktualisierung fortsetzen: Berichte, Entwurfsregeln und Klemmenleistenzeichnungen werden erst aktualisiert, wenn der Befehl ausgeführt wird.
  • Abbrechen: Bricht die Aktion ab. Zeichnungen werden nicht aktualisiert.

Sie können die Druckeinstellungen zur zukünftigen Verwendung in einer Konfigurationsdatei speichern. Sie können beliebig viele Konfigurationsdateien erstellen.

Option Beschreibung
Druckvorschau. Öffnet eine Druckvorschau für die ausgewählte Zeichnung.
Aus Auswahl entfernen. Entfernt die ausgewählten Zeichnungen aus der Auswahl.
Mehrere Konfigurationen drucken. Druckt Zeichnungen mit mehreren unterschiedlichen Konfigurationen.
Listenmodus. Zeigt eine Zeichnungsliste an.
Miniaturansichtsmodus. Zeigt Miniaturansichtsvorschauen für die Zeichnungen an.
Konfiguration. Verwaltet die Anzeigeeinstellungen der im Dialogfeld enthaltenen Elemente.
Zeichnungsstil. Ändern Sie hier die Einstellungen von Text- und Farbobjekten. Wenn Sie dem Electrical-Projekt keine Konfigurationsdatei für den Zeichnungsstil zugewiesen haben, erscheint eine entsprechende Nachricht.

Druckkonfiguration

Hier können Sie eine zuvor erstellte Druckkonfigurationsdatei auswählen, um die bevorzugten Druckeinstellungen zu laden. Klicken Sie auf …, um die Verwaltung der Druckkonfiguration aufzurufen.

Seiteneinstellungen

  • Name: Wählen Sie den Drucker aus, den Sie verwenden möchten. Klicken Sie auf Eigenschaften, wenn Sie die Windows-Parameter für den Drucker anzeigen möchten.
  • Papierformat: Wählen Sie das vom Drucker vorgegebene Papierformat aus.
  • Quelle: Wählen Sie die Papierquelle aus, die verwendet werden soll.

Ausrichtung

  • Hochformat/Querformat: Wählen Sie die Seitenorientierung aus.
  • Symmetrisch drucken: Aktivieren, um die grafischen Elemente symmetrisch zu drucken.

Zeichnungen

  • Alle/Auswahl: Legen Sie fest, ob alle Zeichnungen im Electrical-Projekt oder nur eine Auswahl gedruckt werden soll. Klicken Sie auf …, um die Zeichnungen auszuwählen. Weitere Informationen hierzu finden Sie unter Dokumentauswahl.
  • Druckreihenfolge umkehren: Wählen Sie diese Option aus, um die Zeichnungen von der letzten bis zur ersten zu drucken.

Maßstab

Wählen Sie ein vordefiniertes Maßstabsverhältnis aus oder geben Sie ein bestimmtes Verhältnis ein (gedruckte Einheit = Zeichnungseinheit). Wenn Sie ein vordefiniertes Verhältnis auswählen, werden in zwei Feldern die gedruckten Einheiten und die Zeichnungseinheiten angezeigt. Mit An Format anpassen werden die grafischen Elemente so skaliert, dass sie auf das ausgewählte Papierformat passen.

Kopien

  • Anzahl der Kopien: Legen Sie hier der Anzahl der zu druckenden Kopien fest.
  • Zusammenstellen: (Verfügbar, wenn mehr als eine Kopie gedruckt wird) Sortiert die gedruckten Zeichnungen.

Plot-Bereich

Definiert den zu druckenden Zeichnungsbereich.
  • Gesamte Geometrie: Durch den Rahmen aller sichtbaren Elemente definierter Bereich.
  • Zeichnungsgrenze: Durch die Rasterzone in Zeichnungsparametern definierter Bereich.
  • Aktuelle Ansicht: Bereich, der beim Speichern der Zeichnung auf dem Bildschirm oder in der aktuellen Ansicht sichtbar ist.

Mit Stil drucken

Jeder Bildschirmfarbe, die für die grafischen Elemente verwendet wird, entspricht eine Farbe und eine Stärke auf dem Papier. Wenn Sie keine Plotstil-Tabelle verwenden, entsprechen die Bildschirmfarben und die Linienstärke denen auf dem Papier. Mithilfe von Plotstil-Tabellen können Sie eigene Entsprechungen definieren. Weitere Informationen hierzu finden Sie unter Plotstile für den Druck ändern.

Wählen Sie in der Liste die Plotstil-Tabelle aus, die Sie verwenden möchten. Sie können die ausgewählte Plotstil-Tabelle bearbeiten, indem Sie auf Plotstil-Tabellendatei ändern klicken. Ein Dialogfeld wird geöffnet, in dem Sie jeder Bildschirmfarbe eine Farbe und Stärke für den Ausdruck zuordnen können. Wenn Sie in der Liste der Plotstil-Tabellen Keine gewählt haben, können Sie Plot mit Linienstärke auswählen. Die Farben und Linienstärken auf dem Bildschirm und auf dem Papier sind in diesem Fall gleich.

Verwaltung der Druckkonfiguration

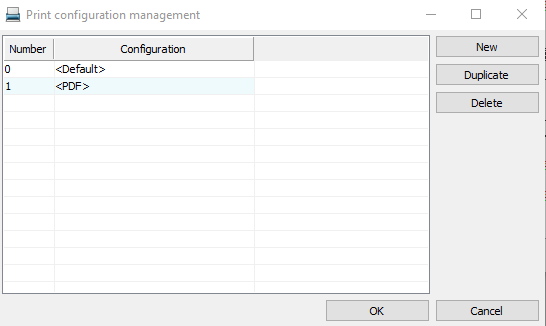

Um auf das Dialogfeld Verwaltung der Druckkonfiguration zuzugreifen, klicken Sie auf Druckverwaltung > Druckkonfiguration > ....

Wenn verschiedene Konfigurationen zum Drucken von Zeichnungen verfügbar sind, wählen Sie eine Konfigurationsdatei aus der Liste aus und wählen Sie dann die Zeichnungen aus, die mit dieser Konfiguration gedruckt werden sollen. Wiederholen Sie diesen Vorgang nach Bedarf mit anderen Konfigurationsdateien. Klicken Sie auf Mehrere Konfigurationen drucken und prüfen Sie die Konfigurationen, mit denen Sie drucken möchten.

Verwenden Sie Neu, Duplikat und Löschen auf der rechten Seite des Dialogfelds, um Konfigurationsdateien zu erstellen, zu kopieren oder zu löschen.
