Questo tipo di vincoli imposta tutti i gradi di traslazione di libertà a zero. È lo stesso per solidi, shell, travi e travi rinforzate. Non viene utilizzata alcuna geometria di riferimento.
Per accedere al vincolo immobile, fare clic con il pulsante destro del mouse su Fissaggi nell'albero dello studio di simulazione e selezionare Geometria fissa. In Standard, selezionare Immobile (senza traslazione).
Per i solidi, non è possibile accedere all'opzione Immobile (senza traslazione). Tuttavia il vincolo Geometria fissa è uguale al vincolo immobile per i solidi.
La seguente tabella riepiloga gli attributi e i valori necessari per questo vincolo:
| Attributo
|
Valore
|
|---|
| DOF vincolati per le mesh shell
|
3 traslazioni
|
| DOF limitati per le mesh di travi e travi rinforzate
|
3 traslazioni
|
| Simbolo di 3D
|
|
| Entità selezionabili
|
Vertici, bordi, facce e giunti di travi rinforzate
|
| Entità di riferimento selezionabile
|
N/D
|
| Traslazioni
|
N/D
|
| Rotazioni
|
N/D
|
Esempio

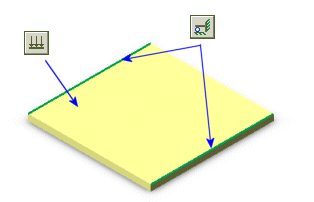

Il seguente esempio illustra la differenza tra i vincoli Immobile e Fisso per le mesh di shell. Considerare una piastra sottile con un vincolo semplice alle due estremità opposte. Una pressione normale uniforme è applicata allo shell.

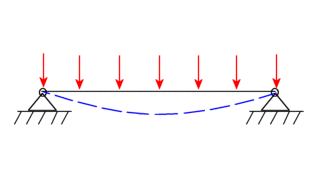

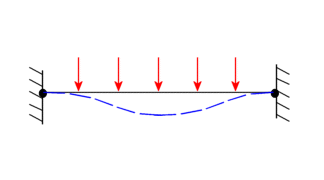

Le seguenti figure schematiche illustrano la forma deformata (curva tratteggiata in blu) dello shell quando sono utilizzati i vincoli Immobile e Fisso.
