Si possono usare studi sui sottomodelli per migliorare i risultati a livello delle aree locali di grandi modelli, senza rieseguire l'analisi per l'intero modello. Se si affina la mesh solo per gli elementi selezionati e si ripete l'analisi solo per il sottomodello, è possibile risparmiare tempo di elaborazione.
Questa funzionalità è disponibile in SOLIDWORKS Simulation Professional e versioni superiori.
Dopo aver eseguito uno studio statico o non lineare per le parti di multicorpo o per i grandi assiemi con una mesh relativamente grossolana, è possibile definire un sottomodello formato da un gruppo di corpi. Affinare la mesh dei corpi all'interno del sottomodello e rieseguire lo studio per migliorare i risultati solo sul sottomodello, senza ricalcolarli per le altre parti del modello.
È possibile eseguire uno studio su sottomodelli solo da uno studio padre idoneo. Per creare uno studio su sottomodelli, si devono verificare le seguenti condizioni:
- Lo studio deve essere di tipo statico o non lineare, esteso a più corpi e non essere esso stesso uno studio su sottomodelli. Lo studio padre non può essere uno studio di semplificazione 2D.
- I corpi selezionati del sottomodello non devono includere contatti di tipo Senza compenetrazione con corpi non selezionati, che danno luogo a una pressione di contatto oltre il limite del taglio.

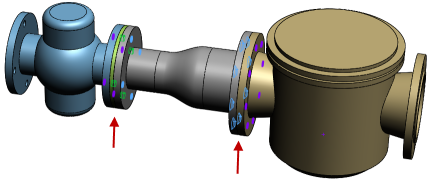

- I corpi selezionati del sottomodello non devono presentare connettori in comune con corpi non selezionati. Ad esempio, l'assieme di condotti qui sotto non è adatto come modello padre. Un sottomodello di due parti è connesso alla terza parte esclusa con i bulloni.
- Il contorno di taglio del sottomodello non può attraversare i corpi.
- Il contorno del taglio del sottomodello non può attraversare un contatto di unione definito tramite giunti trave a trave o giunti bordo a shell.
- La condizione di contatto unito al limite di taglio del sottomodello è formulata con una mesh indipendente.
