È possibile utilizzare un piano come riferimento per applicare i vincoli. È possibile impostare le traslazioni nelle direzioni 1 e 2 del piano anche nella direzione normale al piano. Per le mesh di shell, è possibile impostare le rotazioni in riferimento a queste direzioni.
La seguente tabella riepiloga gli attributi di questo tipo di vincolo:
| Attributo
|
Valore
|
|---|
| Possibile DOF per solidi
|
3 traslazioni
|
| Possibile DOF per shell e travi
|
3 traslazioni e 3 rotazioni
|
| Possibile DOF per travi rinforzate
|
3 traslazioni
|
| Simbolo di 3D
|
|
|
| traslazione
|
rotazione
|
|
| Entità selezionabili
|
Vertici, bordi, facce e giunti di travi rinforzate
|
| Traslazioni
|
 Lungo il piano in direzione 1
 Lungo il piano in direzione 2
 Normale al piano
|
| Rotazioni (solo per shell e travi)
|
Intorno al piano in direzione 1
Intorno al piano in direzione 2
Intorno alla normale al piano
|
Esempio

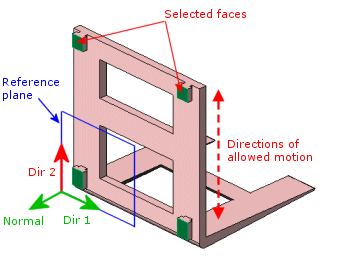

Utilizzando un piano di riferimento (mostrato in blu), è possibile vincolare le facce selezionate (in verde scuro) lungo Dir 1 e la direzione normale (in verde chiaro). Questo lascia le facce selezionate libere di spostarsi lungo Dir 2 (mostrata in rosso).
