Applicazione di una pressione non uniforme a una faccia in una determinata direzione

Per applicare una pressione non uniforme a una faccia in una determinata direzione:

  1. Nell'albero di studio Simulation, fare clic con il pulsante destro del mouse sull'icona Carichi esterni e selezionare Pressione .
    Si visualizza il PropertyManager di Pressione.
  2. Impostare Tipo su Usa geometria di riferimento.
  3. Per Facce per pressione , selezionare la faccia alla quale applicare la pressione non uniforme.
  4. Per Faccia, Bordo, Piano, Asse per direzione , selezionare un'entità per direzione.
  5. Selezionare un componente di pressione in base all'entità che si seleziona per la direzione nel seguente modo:
    • Se si seleziona una faccia o un piano per la direzione, selezionare uno dei seguenti componenti: Lungo il piano dir 1 , Lungo il piano dir 2 o Normale al piano .
    • Se si seleziona un bordo per la direzione, la pressione lungo tale bordo viene selezionata di default .
    • Se si seleziona un asse per la direzione, selezionare uno dei seguenti componenti: Radiale , Circonferenziale o Assiale .
  6. In Valore di pressione, effettuare le seguenti operazioni:
    1. Selezionare le Unità di pressione .
    2. Per Valore di pressione , immettere il valore della pressione applicata.
  7. Selezionare Distribuzione non uniforme.
  8. Per Seleziona un sistema di coordinate , selezionare uno dei sistemi di coordinate cartesiane, cilindriche o sferiche.

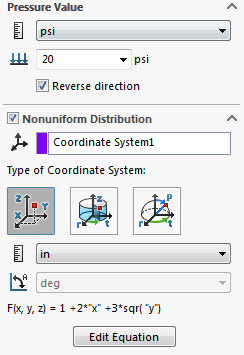

  9. Fare clic su Modifica equazione per immettere l'equazione che descrive la distribuzione non uniforme. Ad esempio:

    Le impostazioni mostrate sopra applicano la seguente pressione in coordinate cartesiane:

    P(x,y) = 20 ( 1+2*X+3*sqrt (Y))

  10. Fare clic su .

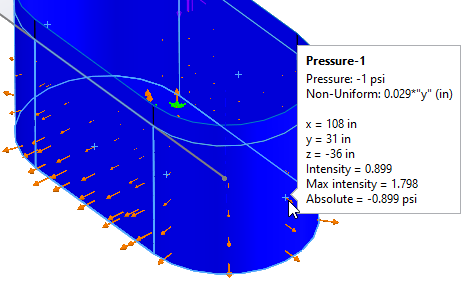

    Dopo aver definito una pressione con una distribuzione non uniforme, è possibile passare il mouse sul simbolo della freccia della pressione per interrogare il valore in quella posizione.

    SOLIDWORKS Simulation elenca i valori di pressione solo nelle posizioni in cui è presente il simbolo della freccia. Il software crea il numero appropriato di simboli della freccia in base alla geometria in cui viene applicata la pressione.



    L'annotazione contiene quanto segue:
    • Pressione. Valore della pressione, compresa l'unità di misura della pressione
    • Non uniforme. Equazione che definisce la distribuzione della pressione non uniforme, compresa l'unità di misura della lunghezza
    • x, y e z. Coordinate X, Y e Z del simbolo della freccia selezionato rispetto al sistema di coordinate di riferimento
    • Intensità. Valore dell'equazione che definisce la distribuzione non uniforme nel punto del simbolo della freccia selezionato
    • Intensità massima. Valore massimo dell'equazione che definisce la distribuzione non uniforme tra tutte le posizioni dei simboli della freccia
    • Assoluto. Valore della pressione * valore dell'equazione nel punto del simbolo della freccia selezionato
