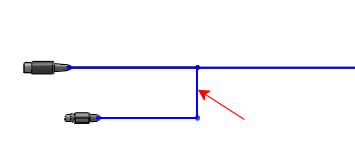

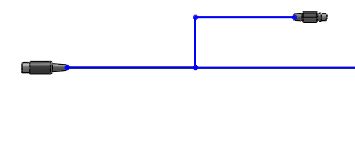

Trascinare. Permette di trascinare qualsiasi punto di schizzo o linea nello schizzo appiattito. Selezionare Inverti selezione per selezionare i segmenti complementari sull'altro lato del segmento di schizzo. |
|
Orizzontale. Vincola il segmento selezionato in senso orizzontale e permette di alternare il segmento tra le posizioni orizzontali. |
|
Verticale. Vincola il segmento selezionato in senso verticale e permette di alternare il segmento tra le posizioni verticali. |
|
Cancella relazioni. Rimuove il vincolo orizzontale o verticale su un segmento di schizzo in modo da poterlo posizionare ad angolo. Dopo avere eliminato le relazioni, fare clic su Trascina
per riposizionare il segmento. |
|
Sdoppiamento. Consente di manipolare e posizionare i segmenti di sdoppiamento. Selezionare Angolo di posizione per definire la posizione dello sdoppiamento rispetto al segmento di base. Selezionare Angolo di spaziatura per definire la spaziatura tra i segmenti di fanout. |
