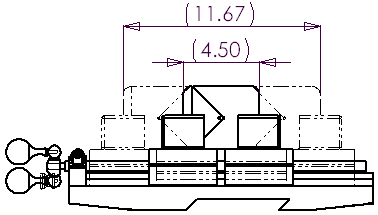

Nei disegni di assieme, è possibile utilizzare le viste di posizione alternativa per indicare l'intervallo di movimento di un componente di un assieme visualizzandolo in posizioni diverse.
Si possono sovrapporre una o più viste di posizione alternativa sulla vista originale in un carattere a fantasma.
- È possibile creare quote tra la vista principale e la vista di posizione alternativa.
- La vista di posizione alternativa viene aggiunta all'albero di disegno FeatureManager.
- In un disegno è possibile creare più di una vista di posizione alternativa.
- La vista di posizione alternativa è disponibile nelle viste rifilate e in sezione scomposta ma non nelle viste di interruzione o in sezione.
- Dopo avere creato una Vista di posizione alternativa, modificarla ai livelli di assieme e disegno.
