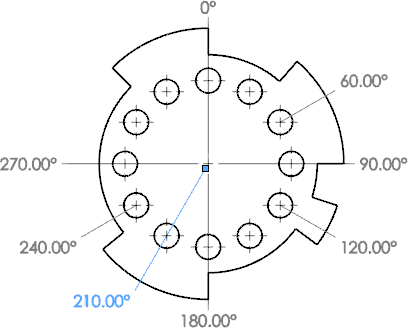

È possibile modificare lo stile di visualizzazione delle quote incrementali angolari esistenti.
Per modificare la visualizzazione delle quote incrementali angolari:
Nell'area grafica, fare clic con il pulsante destro del mouse su una quota incrementale angolare che si trova sul
modello. Nel PropertyManager di Quota nella scheda Linee di associazione, scegliere una di queste opzioni:
| Opzione |
Descrizione |
|---|
|

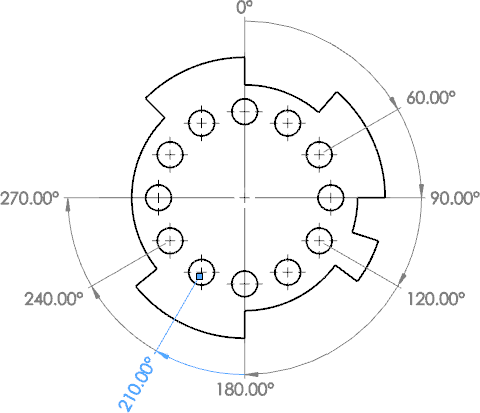

Mostra come quota a catena
|
Visualizza le quote incrementali angolari come quote a catena. |
|---|
|

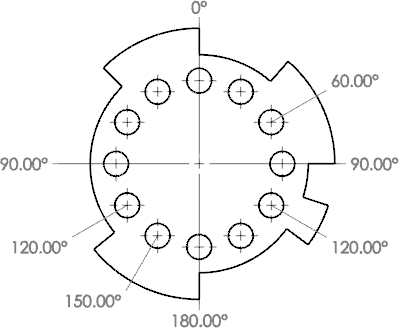

Esegui in modo bidirezionale
|
Provoca l'esecuzione di tutte le quote angolari dalla base nella direzione più vicina. Nessuna quota è superiore a 180° dalla base.
|
|---|
|
La linea di estensione si estende dal centro del gruppo
|
Estende la linea di estensione al centro della quota impostata.
|
|---|
|
Posizione del testo personalizzato
|
Modifica la posizione del testo per la quota selezionata. Ad esempio, fare clic su  per posizionare il testo in linea.
|
|---|
