CircuitWorks assegna un designatore di riferimento temporaneo (des. rif.) a ogni istanza di un componente meccanico se il componente non ha un des. rif. già associato.

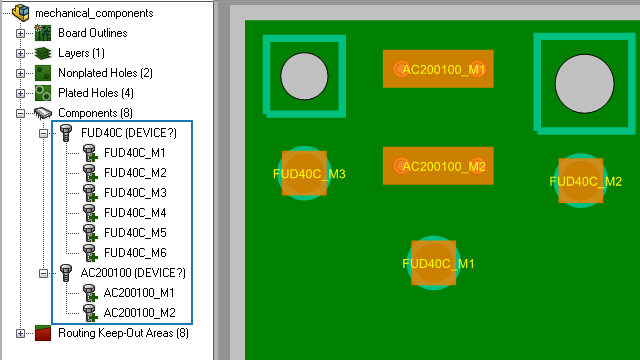

Quando si apre un file IDX 3 in CircuitWorks, il software assegna il des. rif. disponibile anche in SOLIDWORKS quando si costruisce il modello. Il des. rif. appare nell'albero CircuitWorks con il nome dell'istanza. Lo stesso des. rif. appare nell'albero di disegno FeatureManager di SOLIDWORKS dopo aver modellato i componenti meccanici in SOLIDWORKS.
Con indicatori des. rif. su ciascun componente, è possibile ottenere:
- Maggiore precisione durante la visualizzazione dei risultati delle modifiche quando si esporta l'assieme della scheda da SOLIDWORKS a CircuitWorks utilizzando lo strumento Esporta in CircuitWorks. Qualsiasi modifica ai componenti meccanici in SOLIDWORKS viene visualizzata nella finestra di dialogo Sincronizza con ECAD e nell'albero Modifiche nella finestra CircuitWorks.
- Risultati più accurati durante la visualizzazione dei risultati delle modifiche quando si importa o esporta l'assieme della scheda da CircuitWorks a un progettista ECAD utilizzando lo strumento Sincronizza con ECAD. Eventuali modifiche ai componenti meccanici vengono visualizzate nella finestra di dialogo Sincronizza con ECAD.
