Supporto di SOLIDWORKS Connected per CircuitWorks (2024 FD01)

SOLIDWORKS Connected supporta ulteriori funzionalità CircuitWorks.

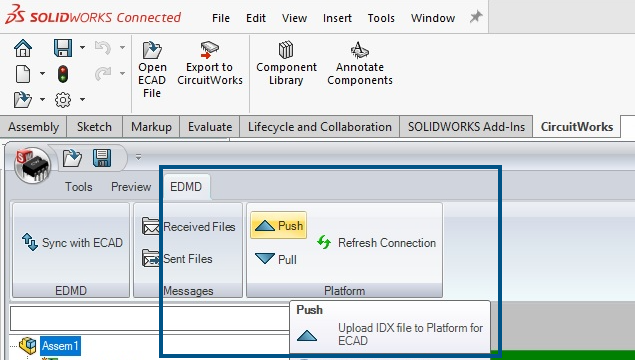

  • Gli strumenti Trasferisci ed Estrai (barra degli strumenti EDMD) consentono di inviare e ricevere file IDX 3 da ECAD.
  • Il Modello associato elenca i modelli di dati dei componenti elettronici da 3DEXPERIENCE Platform. È possibile associare ogni componente dell'albero CircuitWorks alla parte SOLIDWORKS o ai file di assieme. Dopo aver associato un modello da 3DEXPERIENCE Platform, l'asterisco nell'albero CircuitWorks scompare.
  • Nel pannello Proprietà del componente e nella libreria dei componenti di CircuitWorks, per il Componente SOLIDWORKS, fare clic su Naviga al componente per elencare i modelli di dati dei componenti elettronici da 3DEXPERIENCE Platform.
  • Quando si crea un assieme in SOLIDWORKS Connected, la finestra di dialogo Apri elenca i modelli di dati dei componenti elettronici di 3DEXPERIENCE Platform che è possibile utilizzare nell'assieme.
