Cicli di sondaggio in modalità assieme

È possibile assegnare l'istanza di parte appropriata e le impostazioni delle parti fresate per ogni operazione di sondaggio generata in modalità assieme. In questo modo si garantisce un'accurata Origine setup parti durante la pubblicazione del percorso utensile dell'operazione di sondaggio.

Nelle versioni precedenti, se esistevano solo operazioni di sondaggio in un'impostazione operativa di un assieme, SOLIDWORKS CAM ne misurava le coordinate dal sistema di coordinate di fissaggio (FCS). SOLIDWORKS CAM non elenca l'istanza e l'impostazione della caratteristica corrispondente nella scheda Offset nella finestra di dialogo Parametri di impostazione. Anche se l'origine di output è stata specificata come Origine setup parti, le coordinate del percorso utensile fanno riferimento al sistema FCS, determinando la pubblicazione di un codice non accurato.

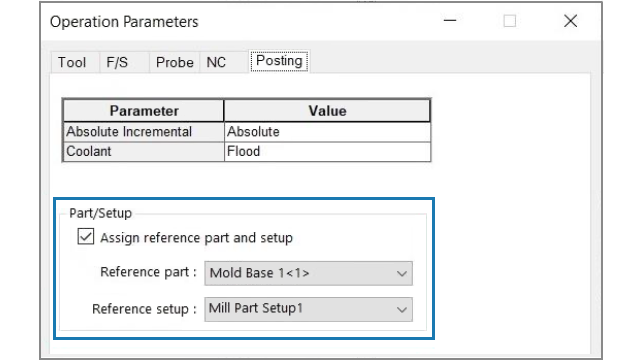

Nella finestra di dialogo Parametri lavorazione, nella scheda Pubblicazione, in Parte/Impostazione, è possibile specificare i parametri nella modalità assieme.
Parametro Descrizione
Assegna parte di riferimento e impostazione Attiva i parametri Parte di riferimento e Impostazione di riferimento.
Parte di riferimento Elenca tutte le parti in Gestione parti.

La selezione predefinita corrisponde alla parte (con l'istanza di parte come suffisso se vi sono più istanze di parte) la cui faccia è stata selezionata nella scheda Sonda per l'operazione Sonda. Se non è stata selezionata una faccia, SOLIDWORKS CAM utilizza la prima parte elencata in Gestione parti.

Se la post-elaborazione richiede di specificare Origine setup parti, SOLIDWORKS CAM utilizza i valori dell'origine della parte selezionata come riferimento. SOLIDWORKS CAM utilizza Origine setup parti anche per calcolare le coordinate quando si eseguono i comandi Analizza percorso utensile e di simulazione.
Impostazione di riferimento Elenca tutte le impostazioni delle parti associate alla parte o all'istanza di parte selezionata nella Parte di riferimento.

La selezione predefinita è l'impostazione della caratteristica valida per la parte o l'istanza di parte selezionata per la Parte di riferimento le cui caratteristiche possono essere lavorate dall'impostazione dell'operazione selezionata.

SOLIDWORKS CAM utilizza l'origine dell'impostazione della parte selezionata per calcolare le coordinate del percorso utensile durante la pubblicazione.

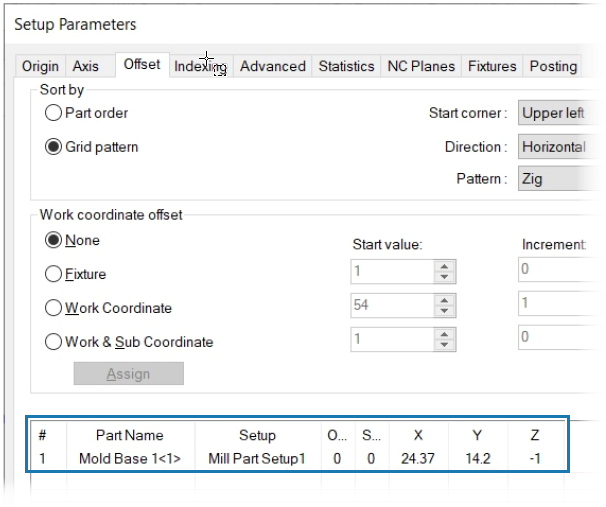

Per le operazioni Sonda, le selezioni effettuate per Parte di riferimento e Impostazione riferimento vengono visualizzate nelle istanze di parte e nelle coordinate di lavoro nella scheda Offset della finestra di dialogo Parametri di impostazione.
