PropertyManager Bollatura automatica

Per aprire questo PropertyManager:

  1. Fare clic su Disposizione ad armadio > Bollatura automatica .

Stili direttrice

Stile linea di associazione Permette di specificare lo stile predefinito da applicare alle linee di associazione.
Blocco Permette di specificare il blocco da usare per le bollature.
  Scala Permette di specificare un numero per la scala da applicare al blocco usato per le bollature.

Layout bollatura

Permette di specificare il Tipo di ripetizione.
Per i contrassegni di bollature, è possibile specificare solo i valori numerici. La specifica di formule non è supportata.
Inizio Visualizza bollature nella parte superiore del disegno dell'armadio.
In basso Visualizza bollature nella parte inferiore del disegno dell'armadio.
Sinistra Visualizza bollature nella parte sinistra del disegno dell'armadio.
Destra Visualizza bollature nella parte destra del disegno dell'armadio.
Quadrato Visualizza le bollature in un quadrato che circonda il disegno dell'armadio.
  Raggruppa bollature Visualizza le frecce delle bollature raggruppate con minore inclinazione.
  Ignora istanze multiple Inserisce le bollature solo per la prima istanza dello stesso pezzo costruttore.
  Ignora morsetti Non inserisce le bollature per la morsettiera.

Livello

Permette di specificare il livello su cui inserire le bollature.

Opzioni

Inserisci tabella rapporto. Inserisce una tabella del rapporto filtrata dal contenuto del documento corrente.

Per inserire una tabella del rapporto, selezionare Inserisci tabella rapporto nel PropertyManager Bollatura automatica. Fare clic su per aprire il pannello e inserire automaticamente il rapporto di bollatura automatica.
  • Se una o più tabelle rapporto sono già inserite, selezionare Aggiorna tabella rapporto per aggiornare le tabelle rapporto.

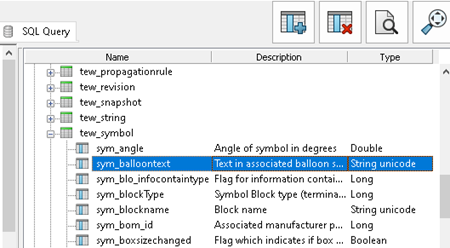

  • Il contrassegno di bollatura automatica consiste in dati archiviati nel database, recuperabili tramite query, mentre il calcolo di Report_Row avviene durante la generazione del rapporto. Tra questi oggetti non esiste alcuna relazione diretta.
