CircuitWorks は、次のものに一時参照番号（Ref. Des.）を割り当てます。コンポーネントにすでに関連付けられている Ref. Des. がない場合は、機械搭載部品の各インスタンス。

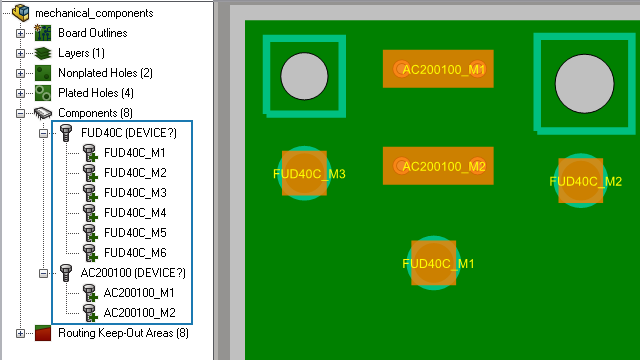

IDX 3 ファイルを CircuitWorks で開くと、Ref. Des. を割り当てます。これは、SOLIDWORKS でモデルを生成するときにも使用できます。Ref. Des. が CircuitWorks ツリーにインスタンス名と共に表示されます。SOLIDWORKS で機械搭載部品をモデル化した後、同じ Ref. Des. が、SOLIDWORKS FeatureManager デザイン ツリーに表示されます。
各コンポーネントに Ref. Des. インジケーターがあることによって、次のメリットがあります。
- CircuitWorks へエクスポート（Export to CircuitWorks）ツールを使用してボード アセンブリを SOLIDWORKS から CircuitWorks にエクスポートすると、修正結果を表示する際の精度が向上します。SOLIDWORKS の機械搭載部品に対する修正はすべて、ECAD と同期（Sync with ECAD）ダイアログ ボックスと CircuitWorks ウィンドウの変更ツリーに表示されます。
- ECAD と同期（Sync with ECAD）ツールを使用して CircuitWorks から ECAD 設計者にボード アセンブリをインポートまたはエクスポートしたときに、修正結果を表示する際のより正確な結果。機械搭載部品に対する修正はすべてECAD と同期（Sync with ECAD）ダイアログ ボックスに表示されます。
