CircuitWorks の SOLIDWORKS Connected サポート （2024 FD01）

SOLIDWORKS Connected はさらに多くの CircuitWorks 機能をサポートしています。

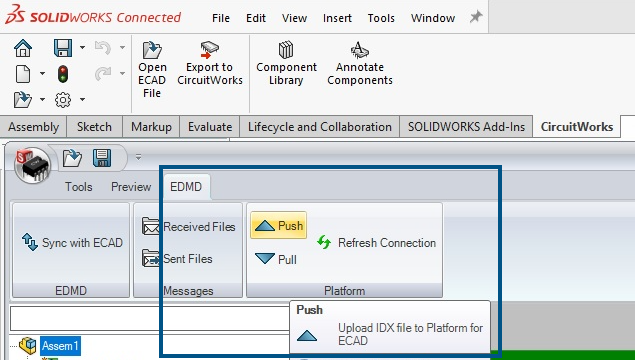

  • プッシュ（Push） およびプル（Pull） ツール（EDMD ツールバー）を使用すると、ECAD から IDX 3 ファイルを送受信できます。
  • モデルの関連付け（Associate Model）は、3DEXPERIENCE Platform からの電子構成要素データ モデルをリストします。CircuitWorks ツリーの各構成要素と SOLIDWORKS の部品またはアセンブリ ファイルを関連付けることができます。3DEXPERIENCE Platform からモデルを関連付けたら、CircuitWorks ツリーのアスタリスクが消えます。
  • コンポーネント プロパティ（Component Properties）パネルと CircuitWorks 構成要素ライブラリ（CircuitWorks Component Library）の SOLIDWORKS 構成要素（SOLIDWORKS component）で、構成要素を参照（Browse for component） をクリックして 3DEXPERIENCE Platform からの電子構成要素データ モデルをリストします。
  • SOLIDWORKS Connected でアセンブリを作成するとき、開く（Open）ダイアログ ボックスに、アセンブリで使用できる 3DEXPERIENCE Platform からの電子構成要素データ モデルがリストされます。
