フラット スナップショットを作成（Make Flat Snapshot）コマンド

MAKEFLATSNAPSHOT コマンドの拡張機能を使用して、前景線と隠線を書式設定したり、正接エッジを表示したりできます。

フラット スナップショットを作成（Make Flat Snapshot）コマンドにアクセスするには:

次のいずれかの操作を行います:

  • リボンで、ホーム（Home） > スナップショット（Snapshot） > フラット スナップショットを作成（Make Flat Snapshot）をクリックします。
  • メニューで、ソリッド（Solids） > ソリッド編集（Solid Editing） > フラット スナップショットを作成（Make Flat Snapshot）をクリックします。
  • コマンド ウィンドウで、MAKEFLATSNAPSHOT と入力します。

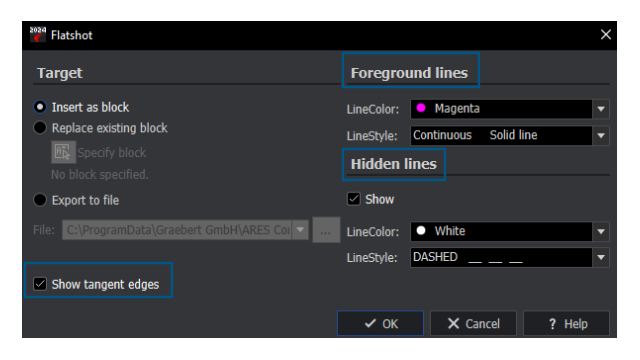

拡張機能には次のものがあります。
  • 前景線（Foreground lines）。線の色（LineColor）と線種（LineStyle）では、前景線の線の色と種類を指定します。
  • 隠線（Hidden lines）。表示（Show）を選択すると、隠線が表示されます。線の色（LineColor） と 線種（LineStyle）では、隠線の線の色と種類を指定します。
  • 正接エッジを表示（Show tangent edges）。フラット リプレゼンテーションに正接エッジを表示します。
