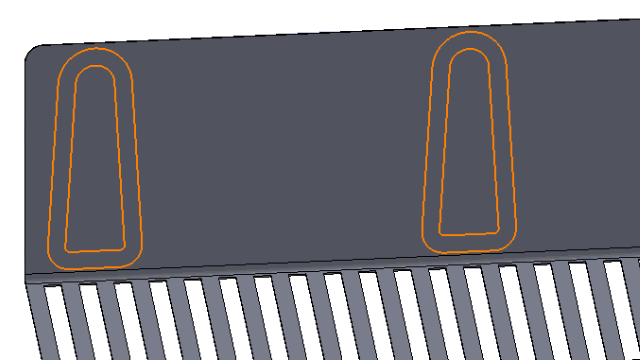

フラット パターン DXF ファイルからの非表示スケッチの除外

DXF/DWG 出力（DXF/DWG Output）PropertyManager で、板金フラット パターンを .dxf ファイルとしてエクスポートするときに、非表示のスケッチを除外することができます。

非表示のスケッチをフラット パターン DXF ファイルから除外するには:
  1. PropertyManagerで次を行います:
    1. エクスポート（Export）で、板金（Sheet metal）を選択します。
    2. エクスポートするエンティティ（Entities to Export）で、スケッチ（Sketches）を選択し、スケッチ（Sketches）で、非表示スケッチを除く（Exclude hidden sketches）を選択します。
