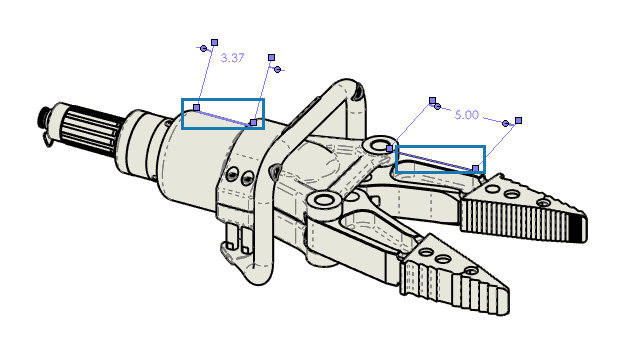

参照される要素のハイライト表示

寸法を選択するとき、関連する要素もハイライト表示できます。

このフィーチャーは次の寸法をサポートしていません:
  • DimXpert 寸法とスケッチ寸法（累進角度寸法や累進寸法など）
  • ねじ山 (Cosmetic threads)
  • フィーチャー寸法(Feature dimensions)
  • シルエット エッジ端点のブロックされたハイライト
  • 破断表示とディテイリング モードの従来寸法に対してブロックされている参照エッジまたは点
参照される要素をハイライト表示するには:
  1. ツール（Tools） > オプション（Options） > ドキュメント プロパティ（Document Properties） > 詳細設定（Detailing）を選択します。
  2. 関連付けられた要素を参照寸法の選択時にハイライト表示（Highlight associated elements on reference dimension selection）を選択します。
