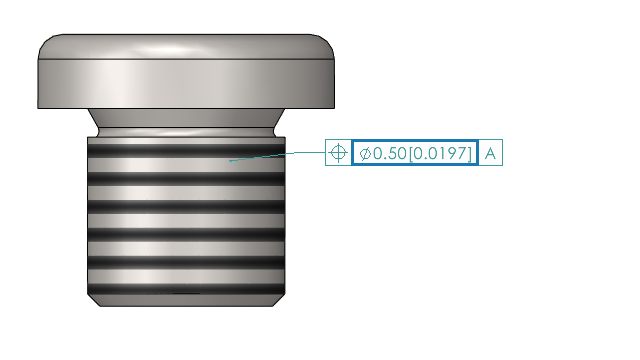

幾何公差記号を作成するとき、代替単位を表示できます。これにより、インチやミリメートルなどの 2 つの値セットが 1 つの寸法内に表示されます。
幾何公差記号に代替単位を表示するには:
- 部品または図面で、幾何公差（Geometric Tolerance）
（MBD Dimension ツールバー）をクリックします。
- グラフィック領域で、クリックして記号を配置します。
-
公差（Tolerance）ダイアログ ボックスおよび幾何公差（Geometric Tolerance）PropertyManager で範囲（Range）を選択し、代替単位を表示（Display Dual Dimensions）を選択します。
