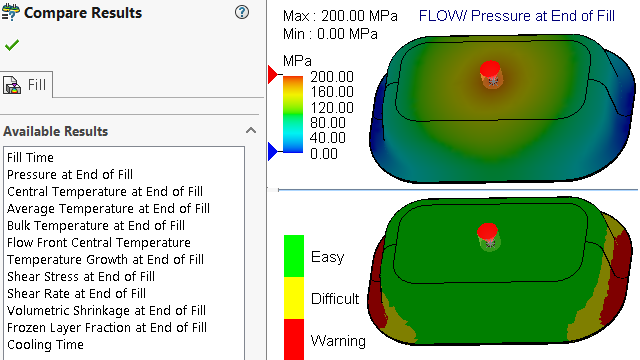

結果比較 分割ビュー パネルを使用して、1 つのスタディから 4 つの異なる結果プロットを表示できます。 スタディの実行後に複数の結果プロットを表示するには: 次のいずれかの操作を行います: 結果比較(Compare Results)(Plastics CommandManager)をクリックします。 スタディの PlasticsManager ツリーで、結果(Results)を右クリックし、結果比較(Compare Results)をクリックします。 結果比較(Compare Results)PropertyManager には、次のオプションがあります: オプション 説明 ビューを同期(Synchronize Views) すべてのビュー パネルに同じ表示方向を適用します。 イメージを保存(Save Image) 複数の結果プロットの分割ビューを、.png イメージ形式に保存します。 ビュー パネルに表示される結果の最大値と最小値を指定したり、等値面モードを表示したり、アニメーションの表示に使用できるツールを使用したりすることもできます。 親トピックSOLIDWORKS Plastics Batch Manager 冷却ソルバー ホット ランナーとコールド ランナー 射出位置アドバイザー 圧力依存性粘度を持つ材料 材料データベース メッシュの機能強化
