コーナー管理

コーナー トリートメントは、手動または自動で適用できます。

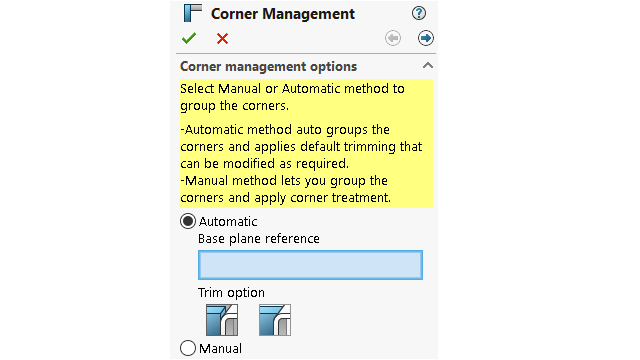

コーナー管理（Corner Management）PropertyManager を開くには:

  1. 部品を開き、構造システム（Structure System） > 主要鋼材（Primary Member）をクリックします。
  2. 主要鋼材を作成し、構造システム モードを終了します。
  3. PropertyManager で、オプションを指定します:
    • 自動（Automatic）：類似するコーナーがグループ化され、コーナー トリートメントが適用されます。
    • 手動（Manual）: 類似するコーナーをグループ化し、コーナー トリートメントを適用できます。
  4. 自動（Automatic）を選択します。
    SOLIDWORKS は、鋼材のトリム順序を決める平面を選択します。その後、必要に応じて、基準平面参照、グループ、およびコーナー トリートメントを変更できます。
  5. トリム オプション（Trim option）を指定します。
  6. 次へ（Next） をクリックして、コーナー トリートメントを続行します。
