2 つの鋼材（Two Member）PropertyManager

2 つの鋼材（Two Member）PropertyManager のユーザー インターフェイスが強化されました。

以下の機能強化が含まれています。

  • コーナー トリートメント（Corner Treatment）のトリム タイプとトリム オプションに対する変更。次のいずれかのトリム タイプを選択できます。
    アイコン トリム タイプ トリム オプション
    突合わせ1 (End Butt1) 平面トリム（Planar Trim）またはボディ トリム（Body Trim）
    突合わせ2 (End Butt2) 平面トリム（Planar Trim）またはボディ トリム（Body Trim）
    とめつぎトリム（Miter Trim）
    コーナーを開く（Open Corner） 最初の接触平面トリム（First contact planar trim）または完全接触平面トリム（Full contact planar trim）
  • スワップする場合は、突合わせ 1（End Butt1）および突合わせ 2（End Butt2）トリム オプションを使用できます。以前は、矢印を使用してトリムするツールとボディをスワップできました 。


  • 更新されたアイコン:
    アイコン トリム オプション
    平面トリム（Planar Trim）
    ボディ トリム（Body Trim）
    とめつぎトリム（Miter Trim）

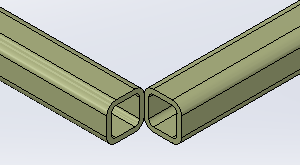

  • コーナーを開く（Open corner） 。両方の鋼材をトリムし、オープン コーナーを作成します。

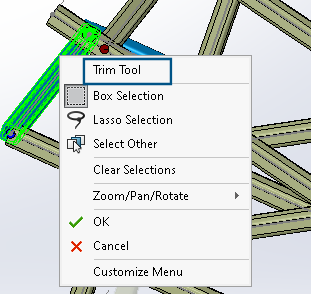

  • トリム ツール（Trim Tool）ショートカット メニューはグラフィックス領域で使用できます。これにより、トリムする鋼材をスワップできます。

  • PropertyManager では、トリム ツール（Trim Tool）に対して、自動（Automatic）またはユーザー定義（User Defined）を選択できます。ユーザー定義（User Defined）オプションでは、トリムする面または平面を選択できます。
