SOLIDWORKS Electrical のユーザー インターフェイス

使用可能なリボン タブは、グラフィック領域の現行図面のタイプによって変わります。たとえば、配線図で作業している場合は、配線図（Schematic）のタブを使用できます。単一の結線図で作業している場合は、結線図（Line Diagram）のタブを使用できます。

一部のコマンドにはドロップダウン メニューがあります。アイコンをクリックすると、ドロップダウン コマンドが表示されます。

リボン（Ribbons）のメニューを縮小または展開するには、次のいずれかのアイコンをクリックします。

カスタマイズ可能なクイック アクセス ツールバーもあります。

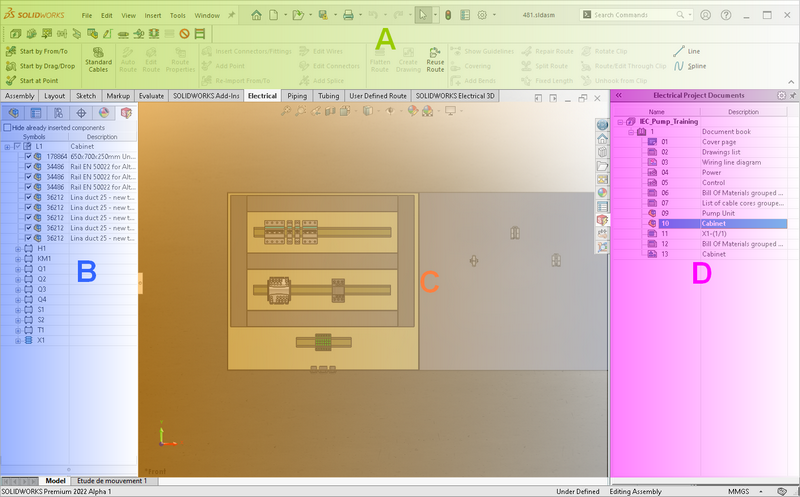

SOLIDWORKS Electrical は、配線図設計に専用パネルを使用します。これらのドック可能パネルは、画面の左側または右側に配置できます。

ドック可能パネルには、特定のアイコンに関連付けられた複数のタブが含まれます。これらのタブは、ドラッグすることで、あるドック可能パネルから別のドック可能パネルに移動できます。

ほとんどのタブの表示は、表示（View）メニューのドック可能パネル（Dockable panels）セクションのコマンドを使用して手動で管理します。コマンド（Command）タブやキャビネット レイアウト（Cabinet Layout）タブなどの一部のタブは自動的に開きます。

ドック可能パネルのレイアウト（タブやパネル位置）を保存したり、保存したレイアウトを復元したり、デフォルトのパネル レイアウトにリセットすることができます。

コマンド	説明
電気コンテンツ ポータル（Electrical Content Portal ）	コンテンツをダウンロードする Web サイトを表示します。
ページ（Page）	Electrical プロジェクト ページ リストを表示します。
コンポーネント（Component)	コンポーネントの一覧を表示します。
接続ラベル（Connection label)	接続ラベル（メーカー部品）を挿入できます。
キャビネット レイアウト（Cabinet layout）	2D キャビネット レイアウト図面に 2D フットプリントを挿入できます。
コマンド（Command）	現行コマンドのオプションを表示します。
パターン（Macros）	パターン パレットを表示します。
シンボル（Symbols）	シンボル パレットを表示します。
プロパティ（Properties）	選択した要素のプロパティを開きます。
リソース（Resources）	一般的に使用される機能およびオンライン サポートにアクセスするためのコマンドのグループを表示します。

配線図プロジェクトで、サイド パネルを自動非表示（Auto Hide）に設定したとき、パネルが自動非表示設定を維持します。

すべての図面は、ユーザーがその図面を閉じた時点、または別の図面を開いた時点で自動的に保存されます。現在の図面にする図面の名前を示すタブを選択し、アクティブな図面を切り替えることができます。図面タブのツールチップには、図面の完全なパスが表示されます。図面で、矢印キーを使用してエンティティを移動できます。
