リンクを使用したナビゲート

レポートのプレビューには、シンボル、ロケーション プロパティ、メーカー部品など、Electrical プロジェクト要素に移動するためのリンクがあります。



レポートにリンクを作成するには、レポート構成の移動（Go To）設定を使用します。

リンクをクリックしたときに実行される操作は、リンクされているオブジェクトによって決まります。
オブジェクト 操作
ドキュメント 図面に移動します。
コンポーネント ドック可能パネル (コンポーネント タブ) にコンポーネントが表示されます。

2D フットプリントも含めて、コンポーネントに関連付けられているすべてのシンボルが表示されます (図面のシンボルに移動)。
回路 回路に関連付けられているシンボルが表示されます。
シンボル 図面のシンボルに移動し、その周りをズームします。
ケーブル ケーブルが予約されている結線図が表示されます (ケーブルに接続されている、最初のコンポーネントに移動します)。

配線図のケーブル コアが表示されます (ケーブル コアに接続されている、最初のコンポーネントに移動します)。
等電位 配線図の等電位が表示されます。
ワイヤ/ケーブル コア 配線図のワイヤが表示されます (ワイヤに接続されている、最初のコンポーネントに移動します)。

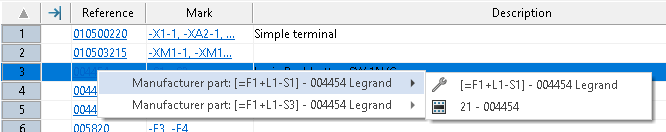

メーカー部品 この参照に関連付けられているシンボルが表示され、このシンボル（2D フットプリント、ワイヤ ラベル）に移動します。
ロケーション ロケーション プロパティ ダイアログ ボックスが開きます。
ファンクション ファンクション プロパティ ダイアログ ボックスが開きます。
