DimXpert를 사용하여 기하 공차 적용

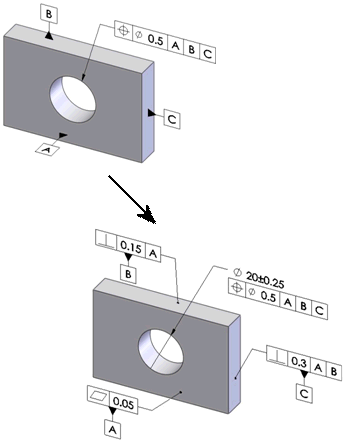

DimXpert 사용하여 기하 공차 적용하는 방법

  1. 기하 공차 (MBD 치수 도구 모음) 또는 도구 > MDB 치수 > 기하 공차를 클릭합니다.
  2. 기하 특성을 선택합니다.
  3. 필요한 공차 정보와 데이텀을 적용합니다.
  4. 피처를 선택하고 주석을 배치합니다.
    피처를 미리 선택할 수도 있습니다.
  5. 확인를 클릭합니다.
    기하 공차 첨부 옵션을 설정할 수도 있습니다.
