PropertyManager de opções de resultado

Você pode definir opções para o resultado da análise de teste de queda.

Tempo de solução após o impacto

Tempo de solução após o impacto
O programa calcula um intervalo de tempo de observação predeterminado de 3L/Ve, em que L é o maior tamanho de caixa do modelo e Ve é a velocidade da onda elástica no material. Ve é calculado como a raiz quadrada do (módulo da elasticidade/densidade). Um valor típico da velocidade da onda elástica é considerado pelo programa. As propriedades de material definidas pelo usuário não são consideradas no cálculo do tempo da solução após o impacto. O programa calcula internamente os incrementos de tempo apropriados, que podem ser não uniformes.

Salvar resultados

Define os instantes de tempo em que o programa salva resultados de plotagem (de todos os nós) e resultados de gráfico (nos pontos de referência e vértices selecionados).

Salvar resultados começando em Este é o primeiro instante em que o programa começa a salvar os resultados. O valor predeterminado é 0, que instrui o programa a começar a salvar dados do momento do primeiro impacto. Use este parâmetro após uma primeira execução para especificar a janela de tempo de interesse com base nos resultados preliminares.
Nº de plotagens Ajusta o número de plotagens que o programa salva. Os resultados da plotagem são gravados em todos os nós. As plotagens são distribuídas uniformemente no período de gravação de dados (tempo de solução após impacto – tempo determinado para o programa começar a gravar resultados).
Lista de sensores Os sensores de dados da simulação que reportam os dados Sensíveis ao fluxo de trabalho que estão disponíveis para seleção no menu. A opção Todos os sensores de dados rastreados no menu seleciona vértices e pontos definidos em todos os sensores de dados sensíveis ao fluxo de trabalho. O programa salva gráficos históricos refinados para os vértices e pontos selecionados quando você executa o estudo.
Nº de etapas de gráfico por plotagem . Ajusta o número de intervalos gráficos das plotagens de resultado. O número total de pontos de dados de cada gráfico é igual ao Nº de plotagens multiplicado pelo Nº de etapas de gráfico por plotagem.
Se pelo menos um ponto de referência ou vértice for selecionado, os gráficos estarão disponíveis somente nos locais selecionados. Cada gráfico tem (Nº de plotagens Np * Nº de etapas de gráfico por plotagem Ng) pontos de dados. Se você não selecionar nenhum ponto de referência ou vértice, os gráficos não estarão disponíveis em todos os nós em uma resolução mais baixa. Cada gráfico tem (Nº de plotagens Np) pontos de dados.

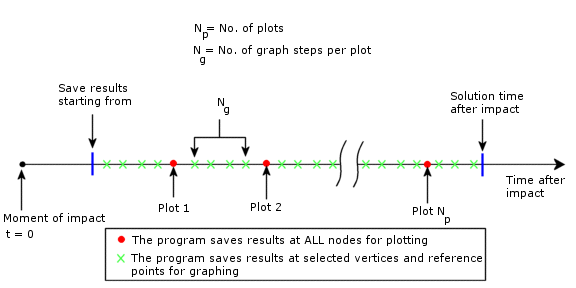

A figura a seguir ilustra parâmetros diferentes no PropertyManager de Opções de resultado.
